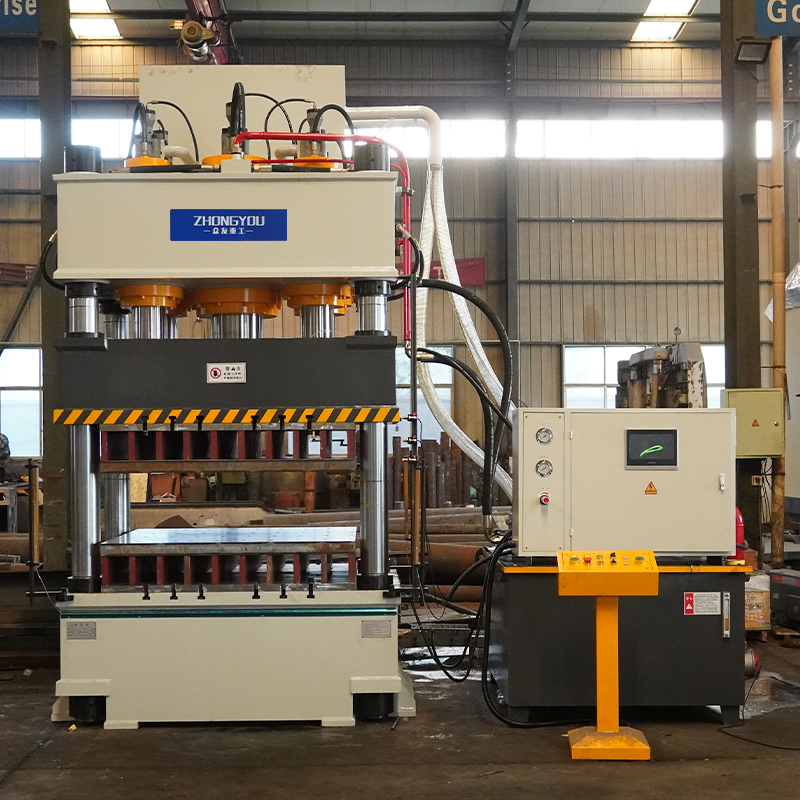

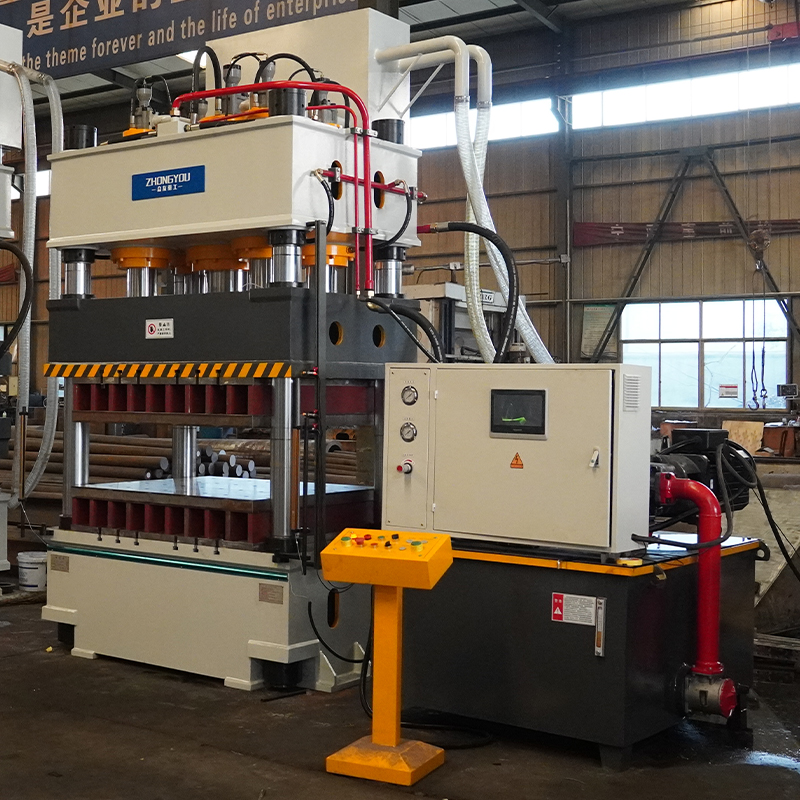

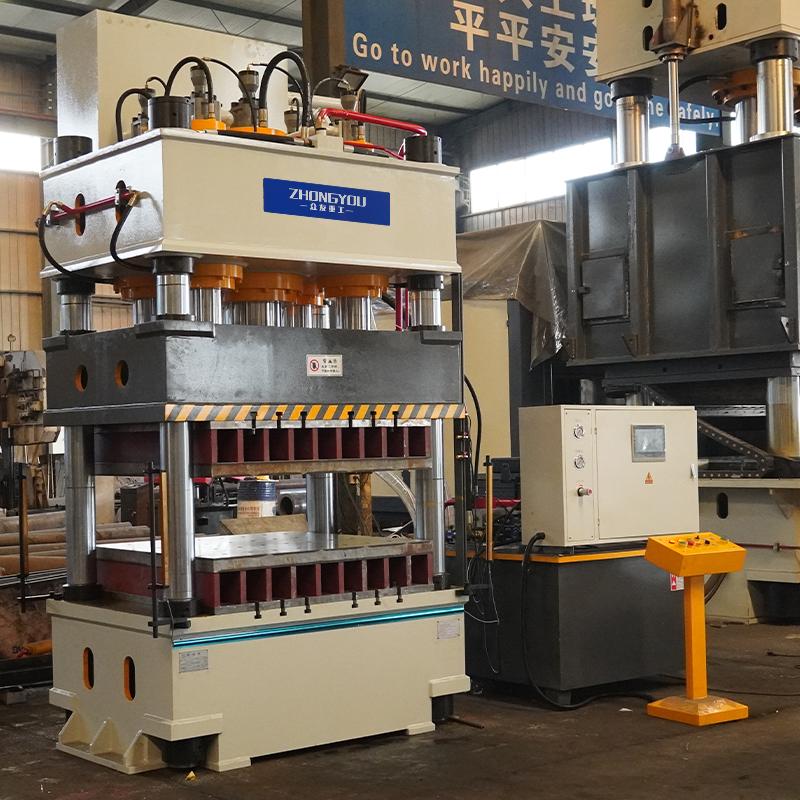

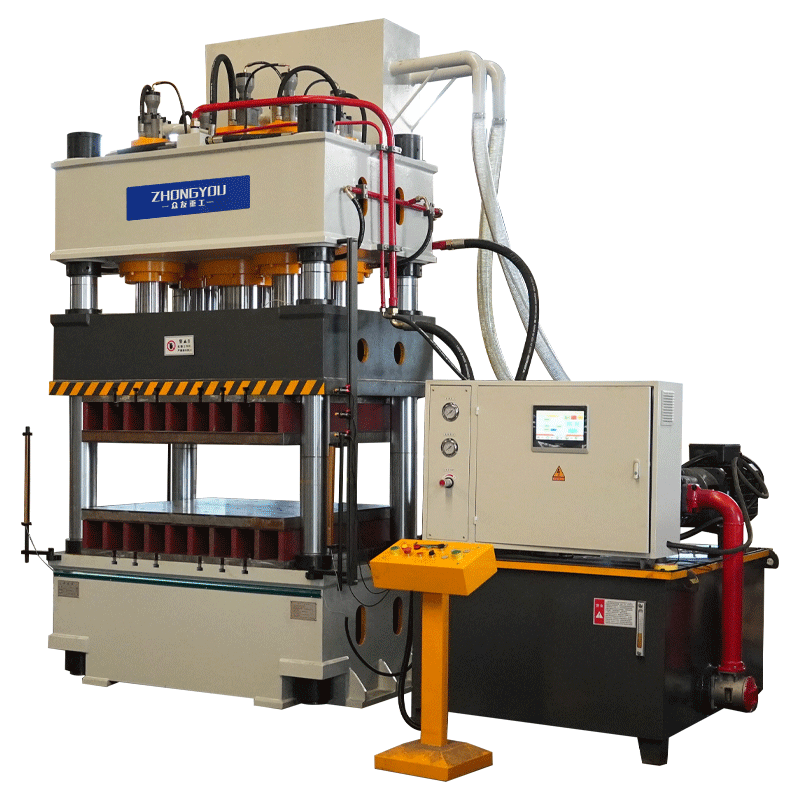

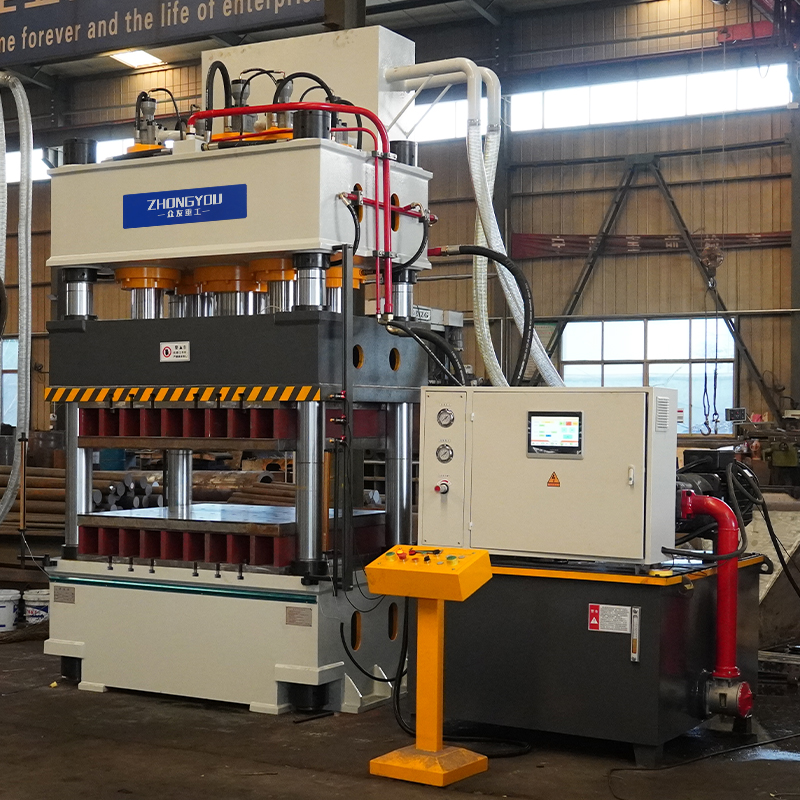

Три балки четыре колонки гидравлический пресс 500 тонн с сенсорным экраном пресс-формы
500-тонный пресс-пресс с серворешеткой, изготовленный по заказу Shandong Zhongyou Heavy Industry для клиентов в Тяньцзине, представляет собой высокоточное оборудование для формования под давлением, объединяющее технологию сервопривода и функцию обнаружения безопасности решетки, которая подходит для точности обработки, безопасности и производительности. Высокая производственная сцена.
Смахать код плюс WeChat
+86 13562463338
+86 13562463338
Видео-показ
Гидравлические прессы Введение
500 тонн пресс-пресс с серворешеткой-это высокоточное оборудование для формования под давлением, которое объединяет технологию сервопривода и функцию обнаружения безопасности решетки, подходит для промышленных сценариев с высокими требованиями к точности обработки, безопасности и эффективности производства.
I. Технические характеристики
Система сервопривода обеспечивает точное управление давлением, скоростью и положением с помощью серводвигателя, высокой скоростью отклика и низким энергопотреблением.
Поддерживает многосегментное программирование давления и кривой скорости для удовлетворения потребностей сложных процессов (таких как прецизионная штамповка, формование и т. Д.).
По сравнению с традиционными гидравлическими прессами, сервопрессы могут уменьшить потери энергии, уменьшить шум и вибрацию.
Тестирование безопасности решетки оснащено решетчатым датчиком для мониторинга рабочей зоны пресс-формы в режиме реального времени, чтобы не допустить попадания оператора в опасную зону.
Решетка связана с системой управления оборудованием. Как только препятствия обнаружены, пресс немедленно останавливается, чтобы обеспечить безопасное производство.
Точность контроля давления с высокой точностью обычно может достигать ± 1%, а точность контроля положения может достигать ± 0,01 мм.
Подходит для отраслей с высокими требованиями к размеру и согласованности продукции (например, автозапчасти, электронные компоненты и т. Д.).
Преимущества применения
Повышение эффективности производства Характеристики быстрого отклика сервопривода могут сократить цикл обработки и улучшить производственный ритм.
Система безопасности решетки уменьшает ручное вмешательство и сокращает время простоя.
Обеспечение качества продукции Высокоточный контроль может снизить уровень некачественных продуктов и повысить согласованность.

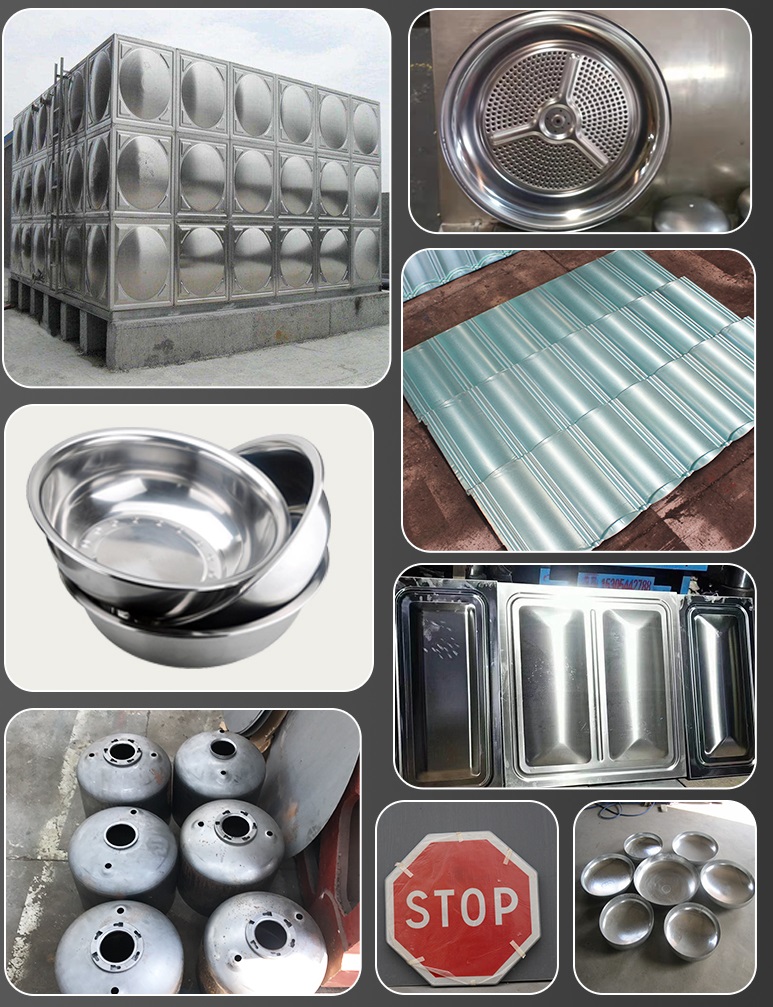

Подходит для точного формования пресс-форм, прессования композитных материалов и других процессов.
Повышение безопасности обнаружения решетки может эффективно избежать несчастных случаев при эксплуатации и соответствовать стандартам промышленной безопасности.
Подходит для рабочей среды высокого риска.
Технические параметры
| Серия YQ32 с тремя балками и четырьмя колонками гидравлический пресс | |||||||
| Проекты | 100Т-А | 100Т-Б | 160 Т | 200T-A | 200Т-Б | 315Т-А | 315Т-Б |
| Давление жидкости Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Ползунок эффективный ход mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
| Высота отверстия мм | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
| Эффективная площадь рабочего стола | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
| Скорость падения на пустом пути mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
| Скорость прессования mm/s | 7-15 | 7-15 | 7-15 | 7-18 | 7-18 | 7-12 | 7-12 |
| Обратная скорость mm/s | 90 | 90 | 90 | 90 | 90 | 100 | 90 |
| Мощность двигателя KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
| Верхняя мощность KN | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
| Вытяните ход мм | 200 | 200 | 200 | 200 | 200 | 300 | 300 |
| Серия YQ32 с тремя балками и четырьмя колонками гидравлический пресс | |||||||
| Проекты | 400 Т | 500T | 630 т | 800T | 1000Т | 1250 т | 1600 т |
| Давление жидкости Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Ползунок эффективный ход mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
| Максимальная высота отверстия мм | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
| Эффективная площадь рабочего стола | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
| Скорость падения на пустом пути mm/s | 100 | 150 | 150 | 180 | 180 | 160 | 180 |
| Скорость прессования mm/s | 5-11 | 10-18 | 9-18 | 9-18 | 10-18 | 10-18 | 6-14 |
| Обратная скорость mm/s | 100 | 120 | 150 | 180 | 220 | 200 | 220 |
| Мощность двигателя KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
| Верхняя мощность KN | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
| Вытяните ход мм | 300 | 300 | 300 | 300 | 300 | 300 | 350 |
