500吨630吨800吨四柱油压机 复合材料成型热压机
山东众友重工生产的这台500吨四柱液压机是一款结构经典、用途广泛的工业成型设备
扫码加微信
+86 13562463338
+86 13562463338
视频展示
液压机介绍

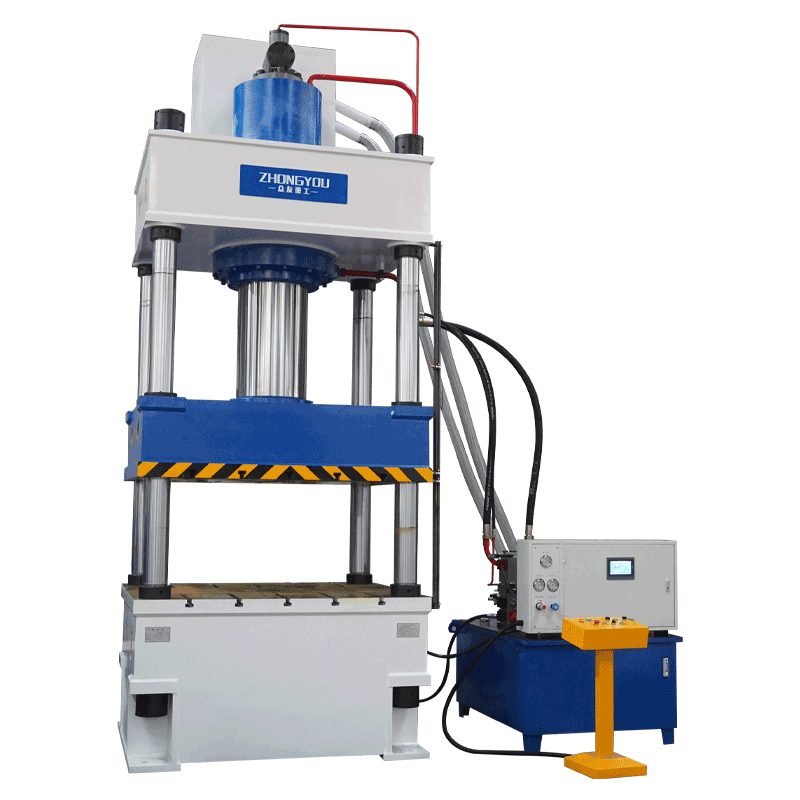

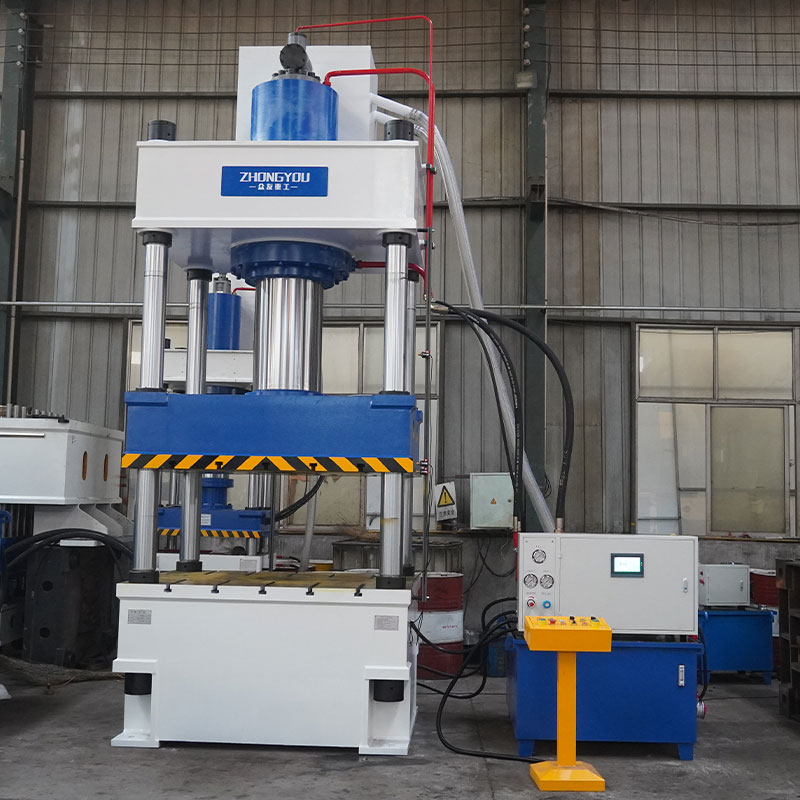

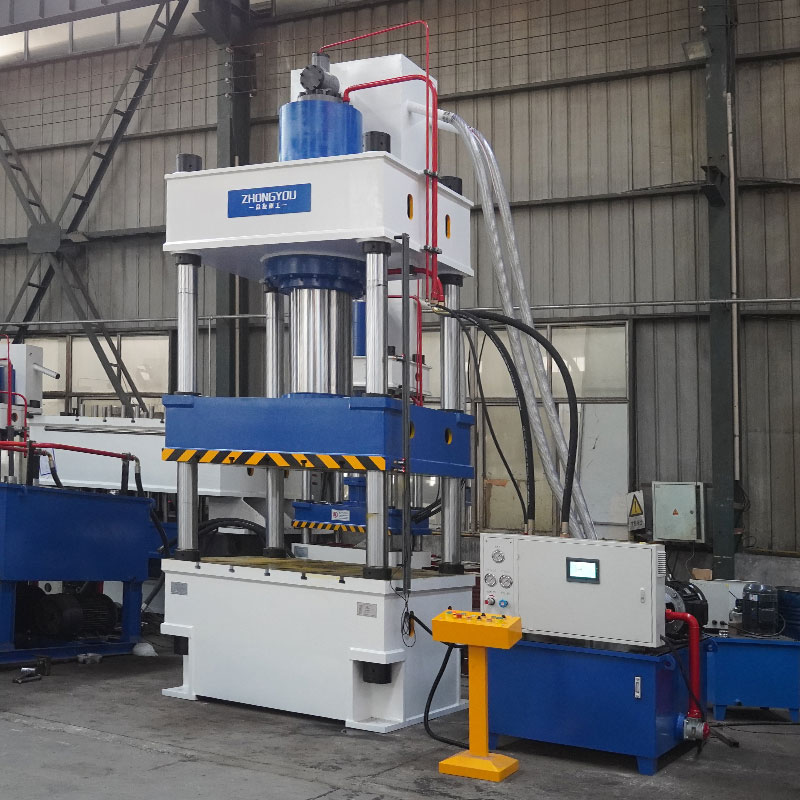

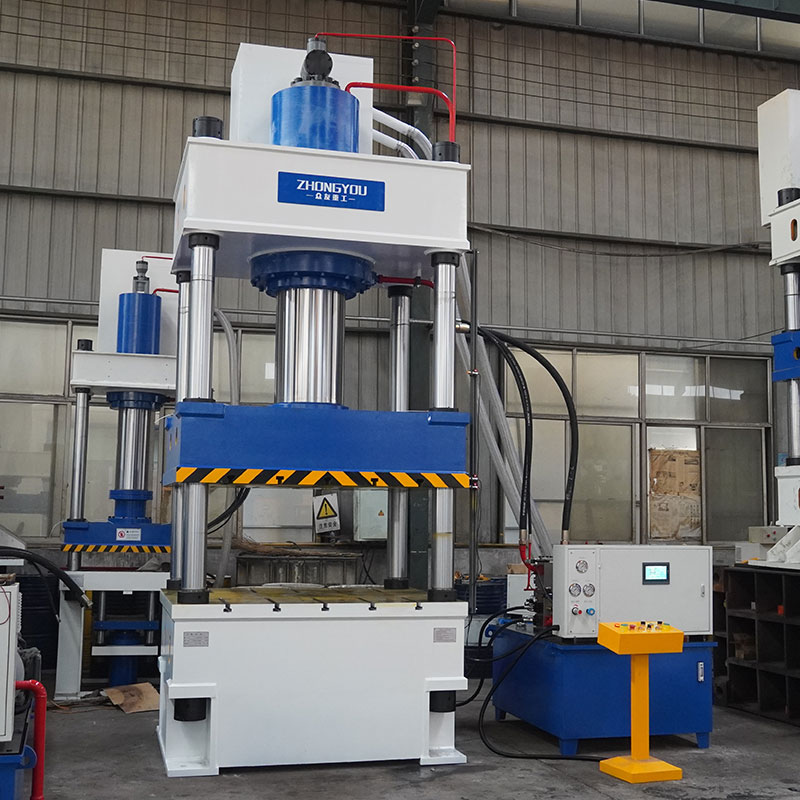

山东众友重工生产的这台500吨四柱液压机是一款结构经典、用途广泛的工业成型设备。
三梁四柱式结构：500吨四柱液压机通常采用三梁四柱式结构，包括上横梁、滑块、工作台和四根立柱。这种结构稳定性好，刚性强，能够承受较大的冲压力而不变形。
高精度控制：采用PLC可编程控制器或伺服控制系统，实现设备的高精度控制。压力、行程、保压时间等参数可根据工艺要求进行调整，满足复杂的加工需求
500吨四柱液压机因其多功能性和高稳定性，在多个领域得到广泛应用：
汽车工业：用于汽车零部件的冲压、拉伸、弯曲等工艺，如天窗导轨、保险杠防撞梁、电池托盘等。
航空航天：用于制造飞机零部件和航天器结构件，如机翼、机身等。
家电行业：用于家电产品的金属外壳冲压和成型，如冰箱、洗衣机等。
五金制品：用于五金件的冲压、拉伸、翻边等工艺，如门锁、把手等。
粉末冶金：用于粉末制品的压制成型，如金属粉末、陶瓷粉末等。
技术参数| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 100T-A | 100T-B | 160T | 200T-A | 200T-B | 315T-A | 315T-B |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
| 开口高度mm | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
| 工作台有效面积 | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
| 空程下降速度mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
| 压制速度mm/s | 7-15 | 7-15 | 7-15 | 7-18 | 7-18 | 7-12 | 7-12 |
| 回程速度mm/s | 90 | 90 | 90 | 90 | 90 | 100 | 90 |
| 电机功率KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
| 顶出力KN | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
| 顶出行程mm | 200 | 200 | 200 | 200 | 200 | 300 | 300 |
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 400T | 500T | 630t | 800T | 1000T | 1250t | 1600t |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
| 最大开口高度mm | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
| 工作台有效面积 | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
| 空程下降速度mm/s | 100 | 150 | 150 | 180 | 180 | 160 | 180 |
| 压制速度mm/s | 5-11 | 10-18 | 9-18 | 9-18 | 10-18 | 10-18 | 6-14 |
| 回程速度mm/s | 100 | 120 | 150 | 180 | 220 | 200 | 220 |
| 电机功率KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
| 顶出力KN | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
| 顶出行程mm | 300 | 300 | 300 | 300 | 300 | 300 | 350 |
压制工艺

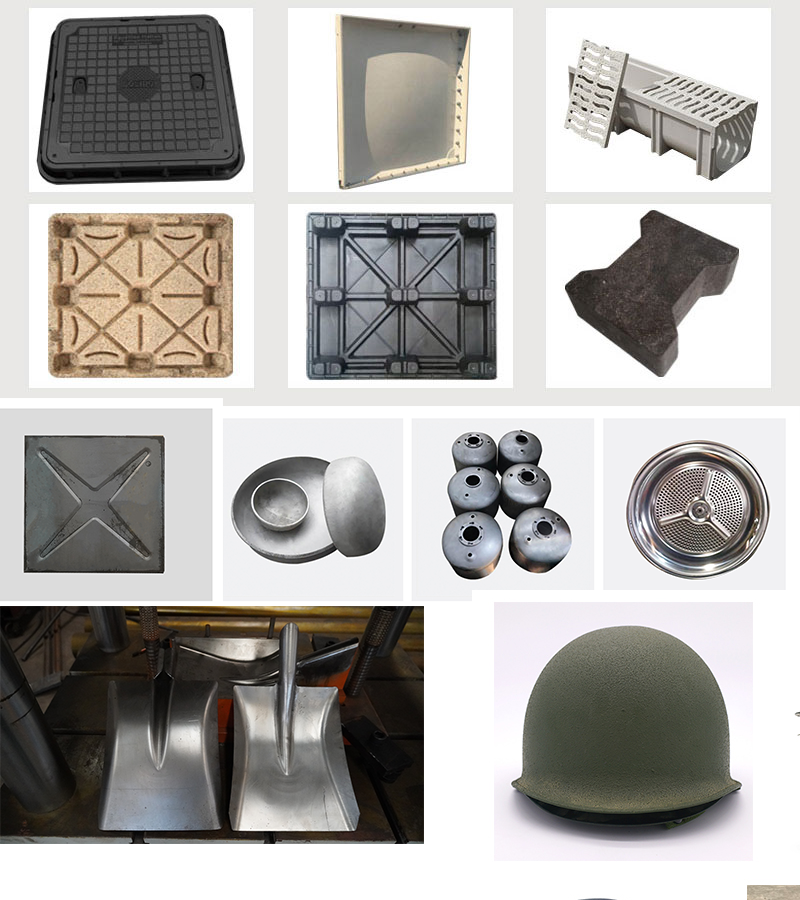

压制案例
