20吨单柱液压机 20T单臂油压机

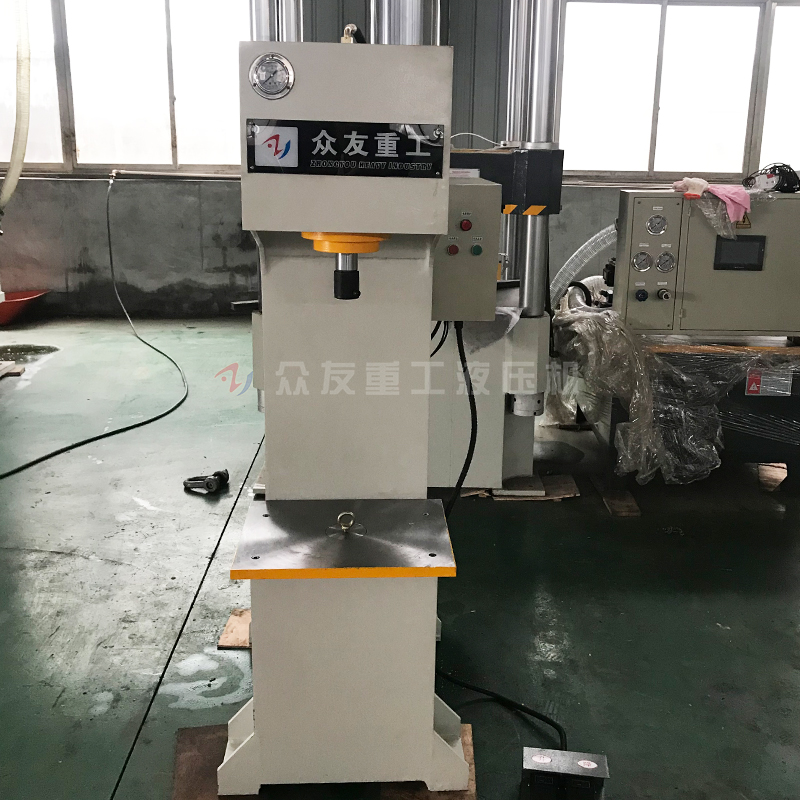

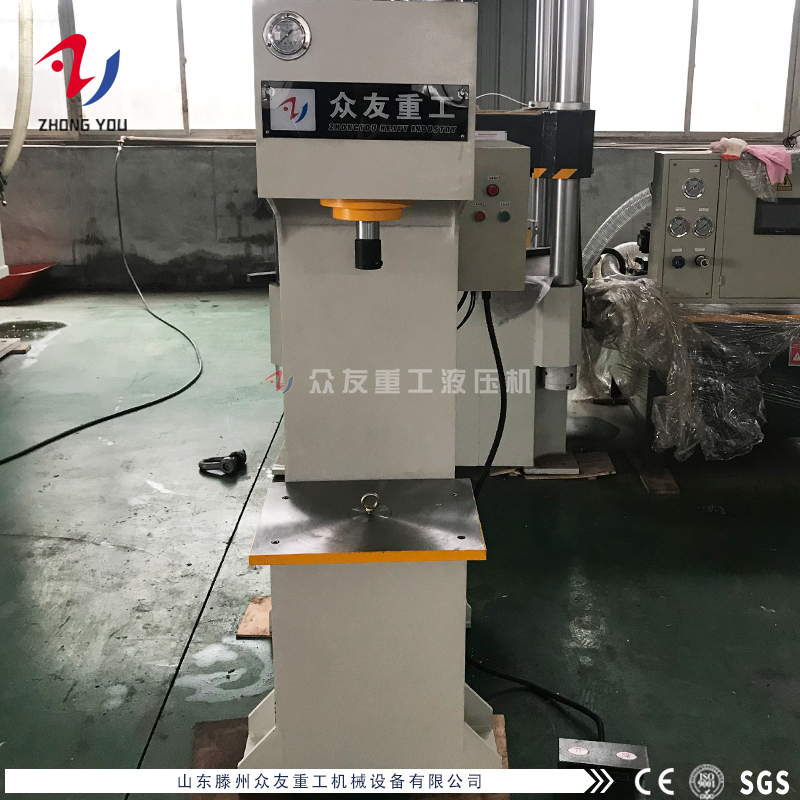

该机型为20吨单臂式油压机,为C型结构,为西安用户提供的,采用CO焊接,液压系列位于机身内部,外形美观操作方便,可扩大工作范围,利用三面空间加长液压缸行程

产品详情

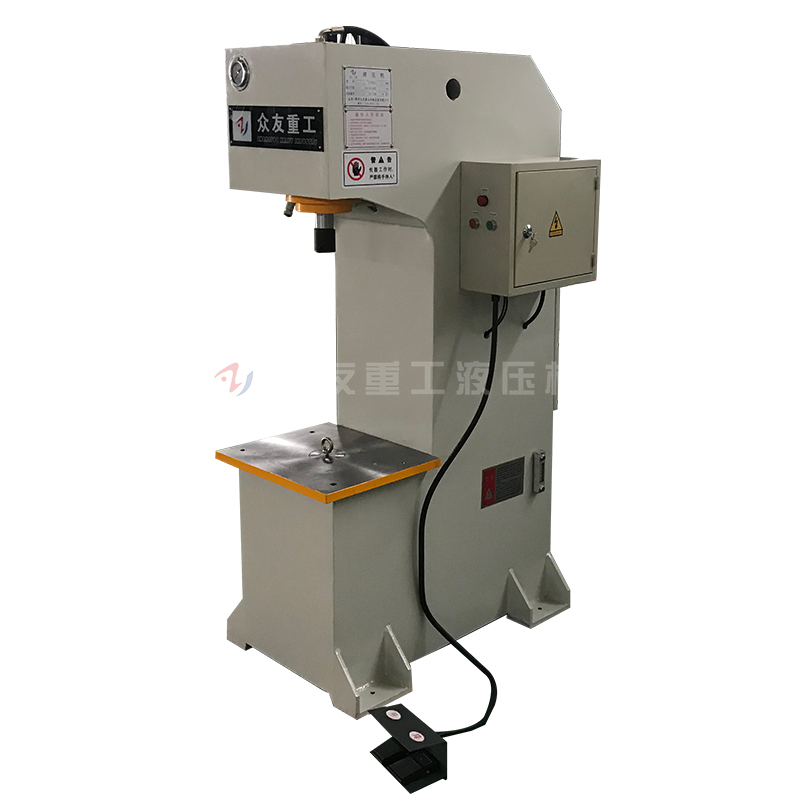

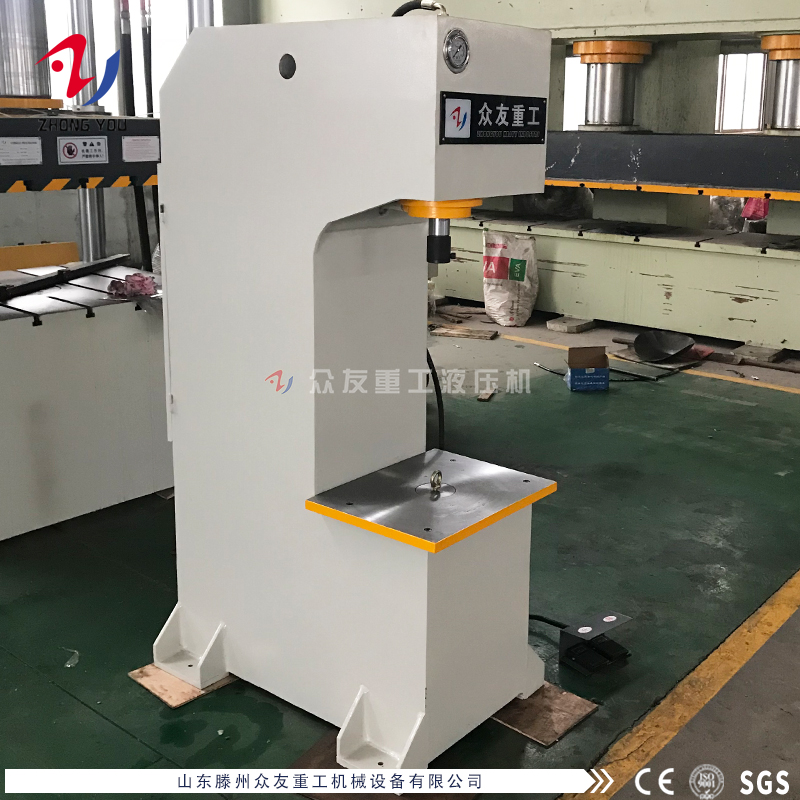

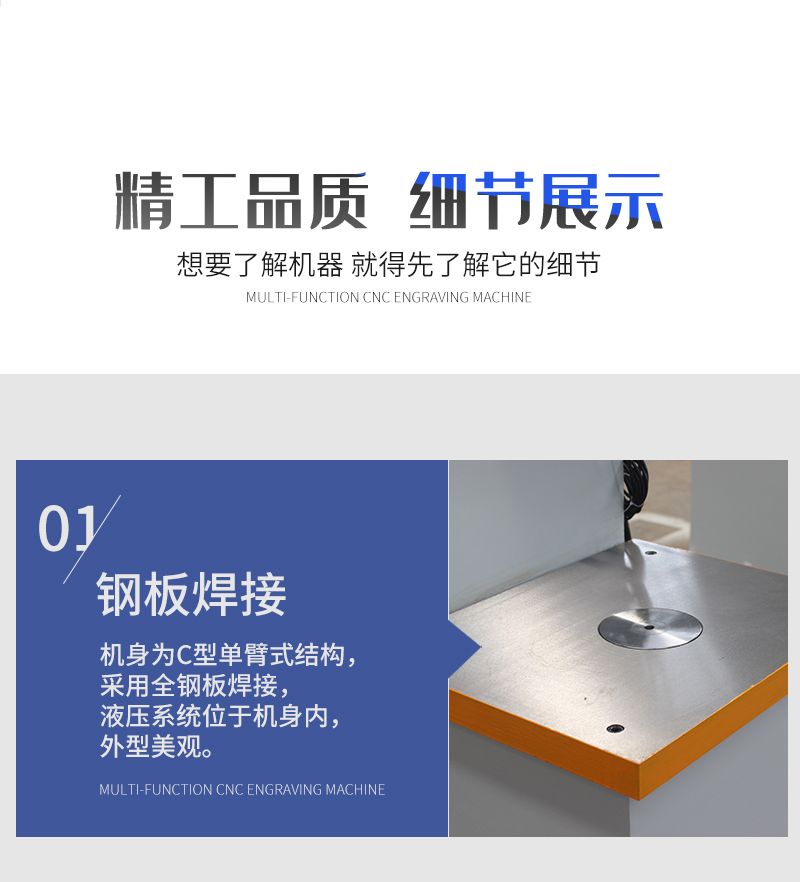

20吨单臂液压机又叫单柱液压机、C型液压机,机身为“C”型单臂式结构,采用钢板CO2保护焊接,焊接后通过回火时效处理,确保机身永不变形。液压系统位于机身内,外形美观,操作方便,利用三面空间可扩宽工作范围,压控制采用二通插装阀集成系统,工作可靠,动作直观,维修方便。采用按钮集中控制,具有调整,手动,半自动(半自动可分为单定程单次和定压单次两种工艺)三种操作方式,除此之外,我公司还可以根据用户需求生产各吨位单柱液压机,如315吨单柱液压机、500吨单柱液压机、800吨单柱液压机等


1.计算机优化直立式机器C型结构设计,刚性好

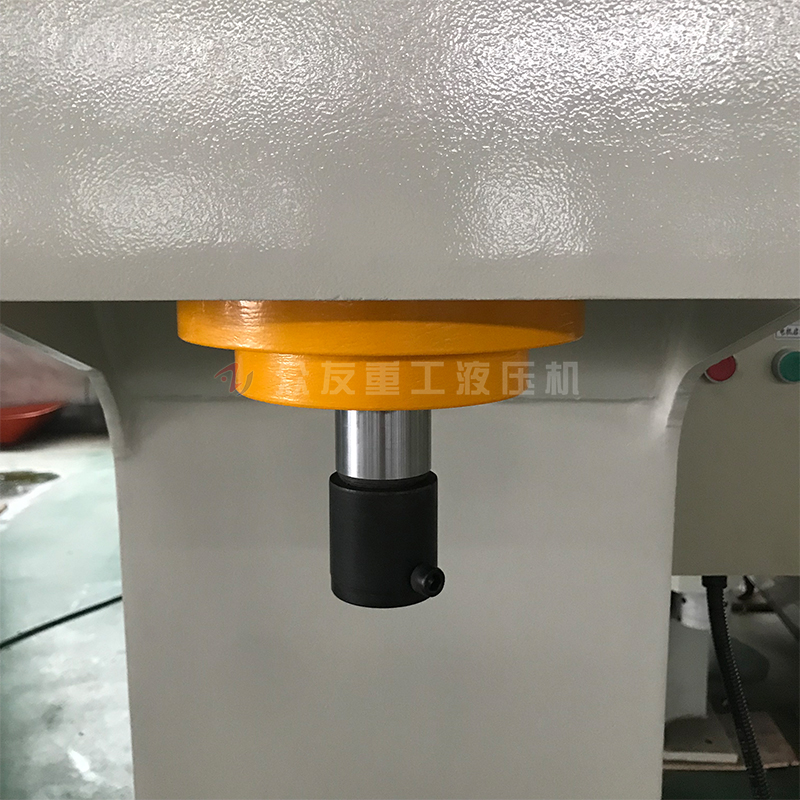

2.滑块设有导向柱装置,提高了液压机的精度

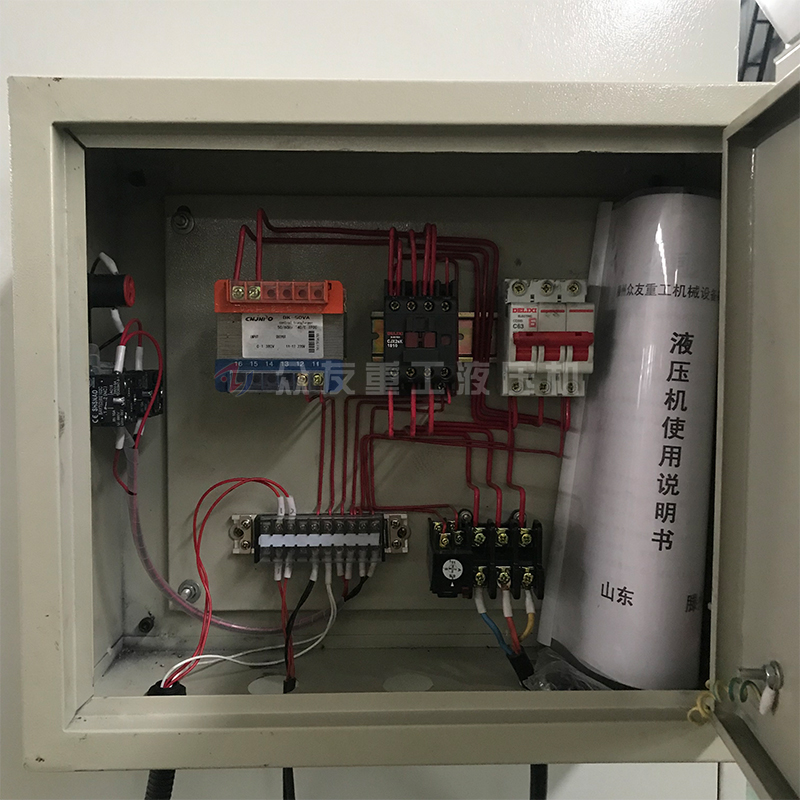

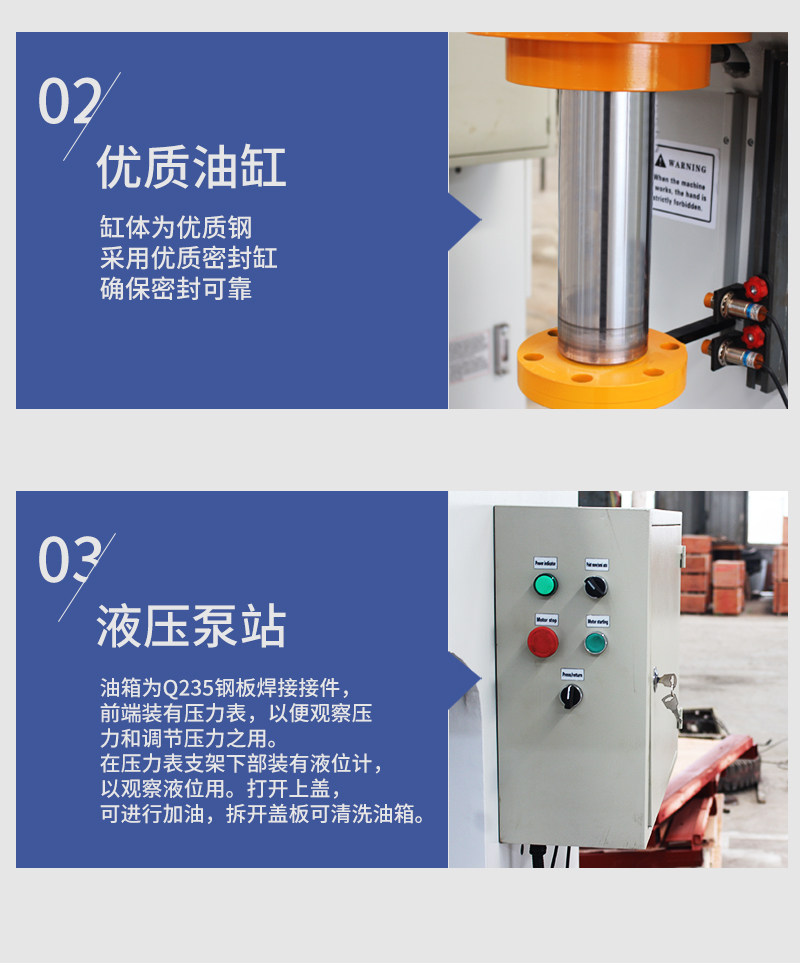

3.独立的液压、电器系统,采用按钮集中控制
4.可实现定压、定程二种成型工艺,具有保压延时及自动回程等性能
5.具有调整、双手单次循环两种操作方式
6.工作压力、行程根据工艺需要在规定范围内可调

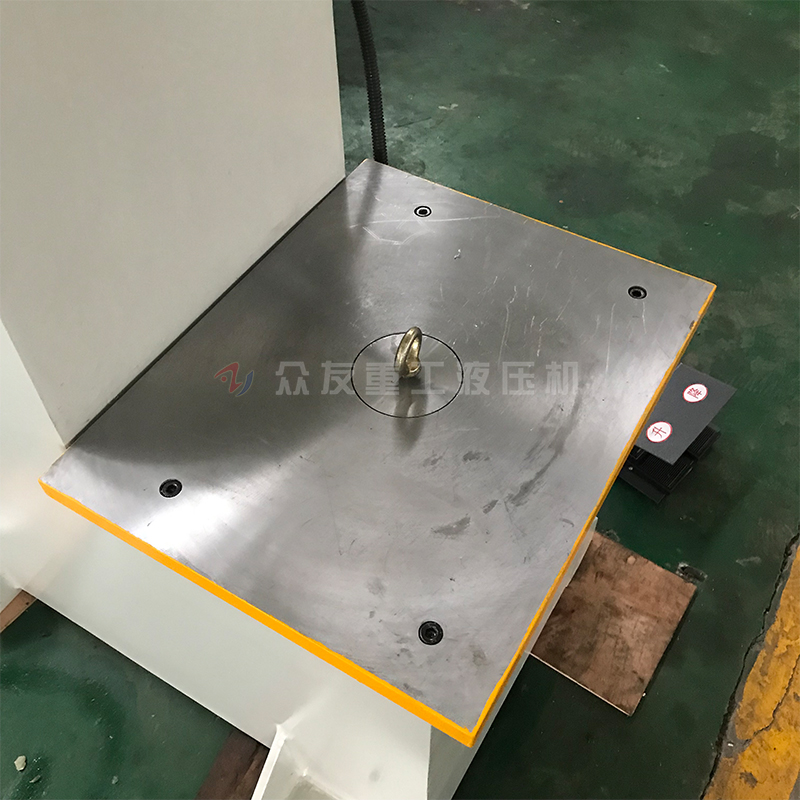

7.工作台采用优质钢板焊接而成,确保可靠性和耐用性



参数名称 单位 YQ41-20 YQ41-40 YQ41-63 YQ41-100 YQ41-160 YQ41-200 YQ41-250 YQ41-315 YQ41-500
公称力 KN 200 400 630 1000 1600 2000 2500 3150 5000
有效行程 mm 260 260 280 320 360 400 400 500 500
开口高度 mm 600 600 700 700 800 1000 1000 1200 1200
喉身 mm 200 220 240 280 320 360 420 500 600
下行速度 mm/s 16 19 13 10 13 15 15 50 50
回程速度 mm/s 19 25 17 13 20 20 20 60 55
工作台左右 mm 500 500 600 700 700 800 900 1050 1200
工作台前后 mm 400 400 450 500 600 700 800 900 1050
落料孔直径 mm 80 100 120 200 200 220 220 240 240
