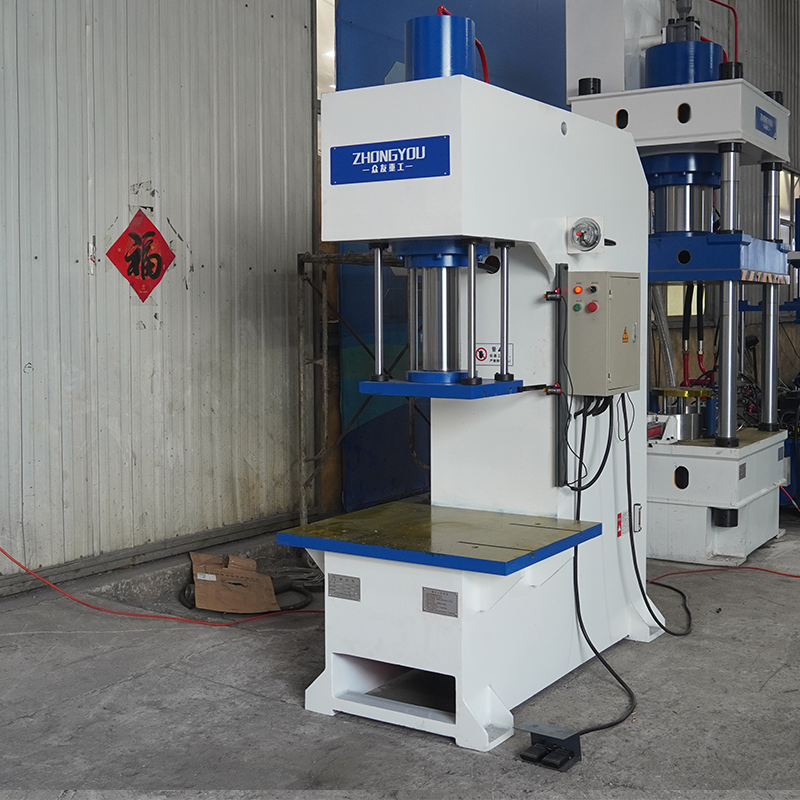

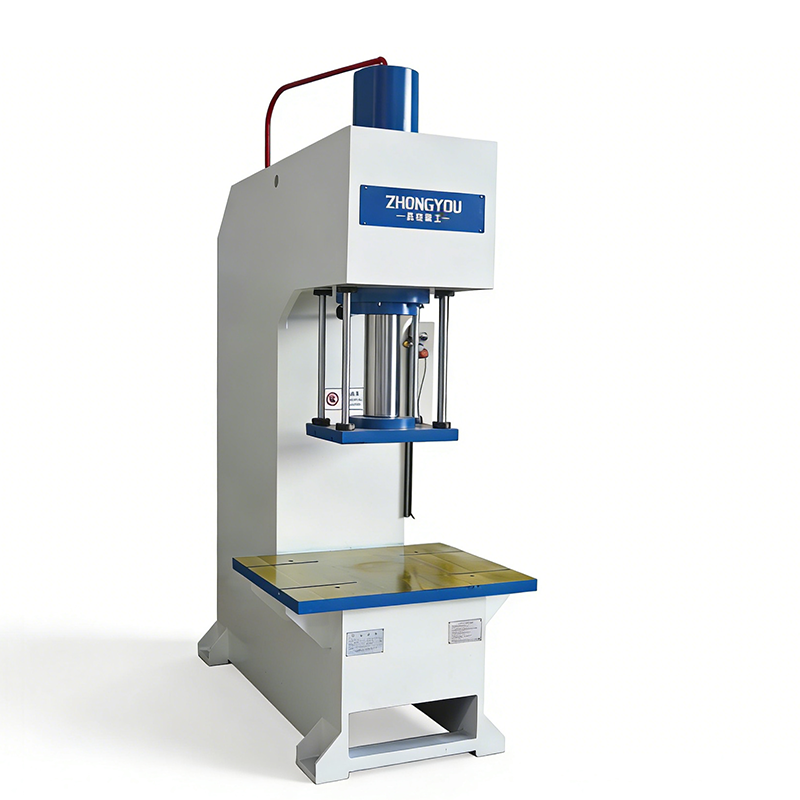

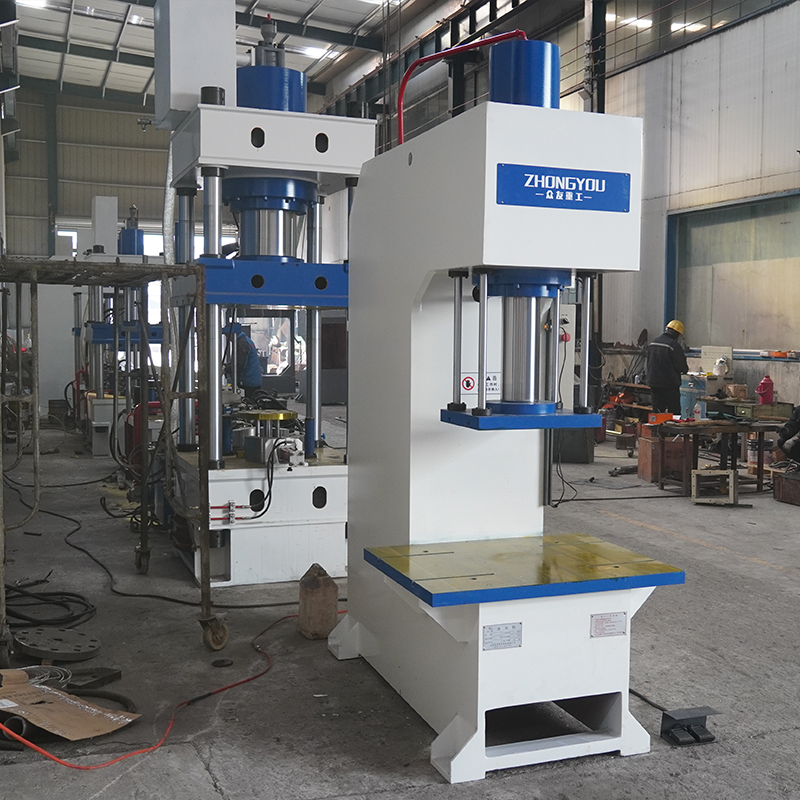

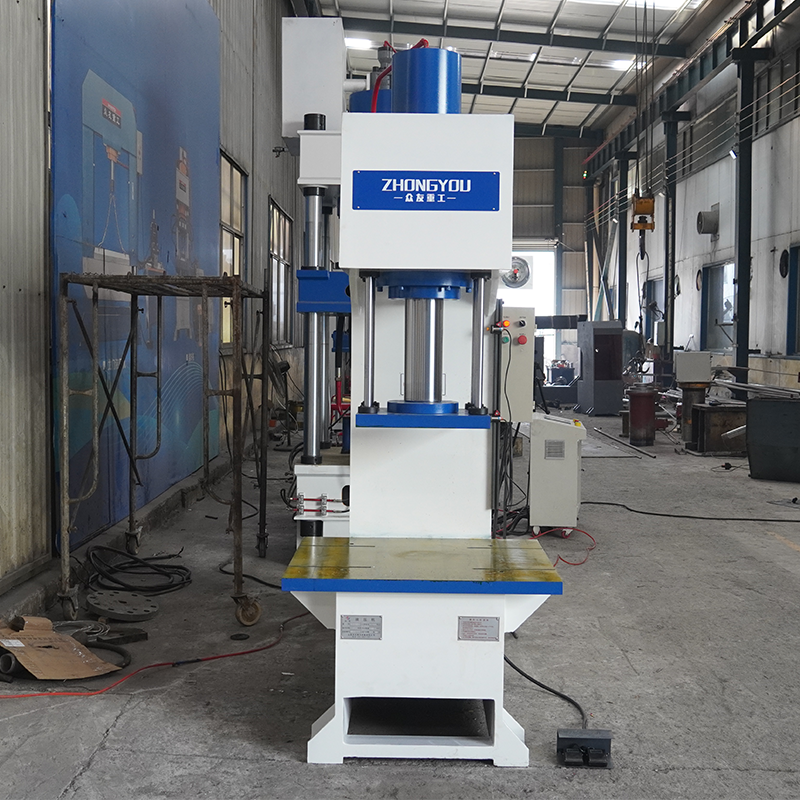

100吨C型单柱液压机金属折弯压力机

山东众友重工生产研发的100吨单臂是是一种广泛应用于工业生产中的多功能中小型液压机

Смахать код плюс WeChat

+86 13562463338

+86 13562463338

Однорукий 100 тонн однорукого

Консультация онлайн

Видео-показ

100吨单臂液压机（又称C型液压机或单柱液压机）是一种公称压力为1000kN（约100吨）的通用型液压设备。其机身呈“C”型开式结构，操作空间三面敞开，特别适合长条状、异形工件的压装、校正及板材边缘的弯曲加工。

结构特点与优势

C型开式机身：采用优质Q235钢板整体焊接，经回火时效处理消除内应力。结构紧凑，占地面积小，操作者可从正面及左右两侧接近模具，装卸工件方便。

液压系统：通常采用二通插装阀或电磁换向阀集成系统，布置在机身内部或侧面。具有压力预泄功能，冲击小，噪音低。

操作控制：设有点动、半自动（定程/定压）两种操作方式。通过按钮站集中控制，可调节压力、行程和保压时间

主要应用领域

轴类校正：长轴、齿轮轴、花键轴的校直。

压装工艺：轴承、衬套、转子、齿轮等过盈配合件的压入。

弯曲成型：金属板材的折弯、压印、浅拉伸。

非金属压制：粉末冶金、塑料制品、绝缘材料的成型。

维修装配：适用于汽车电机、电器、洗衣机等行业的装配流水线。

Технические параметры

Имя параметра	Единицы	YQ41-20	YQ41-40	YQ41-63	YQ41-100	YQ41-160	YQ41-200	YQ41-250	YQ41-315	YQ41-500
Общеизвестная сила	КН	200	400	630	1000	1600	2000	2500	3150	5000
Эффективный маршрут	Мм	260	260	280	320	360	400	400	500	500
Высота отверстия	Мм	600	600	700	700	800	1000	1000	1200	1200
Горло	Мм	200	220	240	280	320	360	420	500	600
Скорость вниз	Мм/с	16	19	13	10	13	15	15	50	50
Обратная скорость	Мм/с	19	25	17	13	20	20	20	60	55
Верстак слева и справа	Мм	500	500	600	700	700	800	900	1050	1200
До и после рабочего стола	Мм	400	400	450	500	600	700	800	900	1050
Диаметр отверстия для выпадения	Мм	80	100	120	200	200	220	220	240	240

Процесс прессования

Дело о репрессиях

Технические параметры

Имя параметра	Единицы	YQ41-20	YQ41-40	YQ41-63	YQ41-100	YQ41-160	YQ41-200	YQ41-250	YQ41-315	YQ41-500
Общеизвестная сила	КН	200	400	630	1000	1600	2000	2500	3150	5000
Эффективный маршрут	Мм	260	260	280	320	360	400	400	500	500
Высота отверстия	Мм	600	600	700	700	800	1000	1000	1200	1200
Горло	Мм	200	220	240	280	320	360	420	500	600
Скорость вниз	Мм/с	16	19	13	10	13	15	15	50	50
Обратная скорость	Мм/с	19	25	17	13	20	20	20	60	55
Верстак слева и справа	Мм	500	500	600	700	700	800	900	1050	1200
До и после рабочего стола	Мм	400	400	450	500	600	700	800	900	1050
Диаметр отверстия для выпадения	Мм	80	100	120	200	200	220	220	240	240

Процесс прессования

Дело о репрессиях
