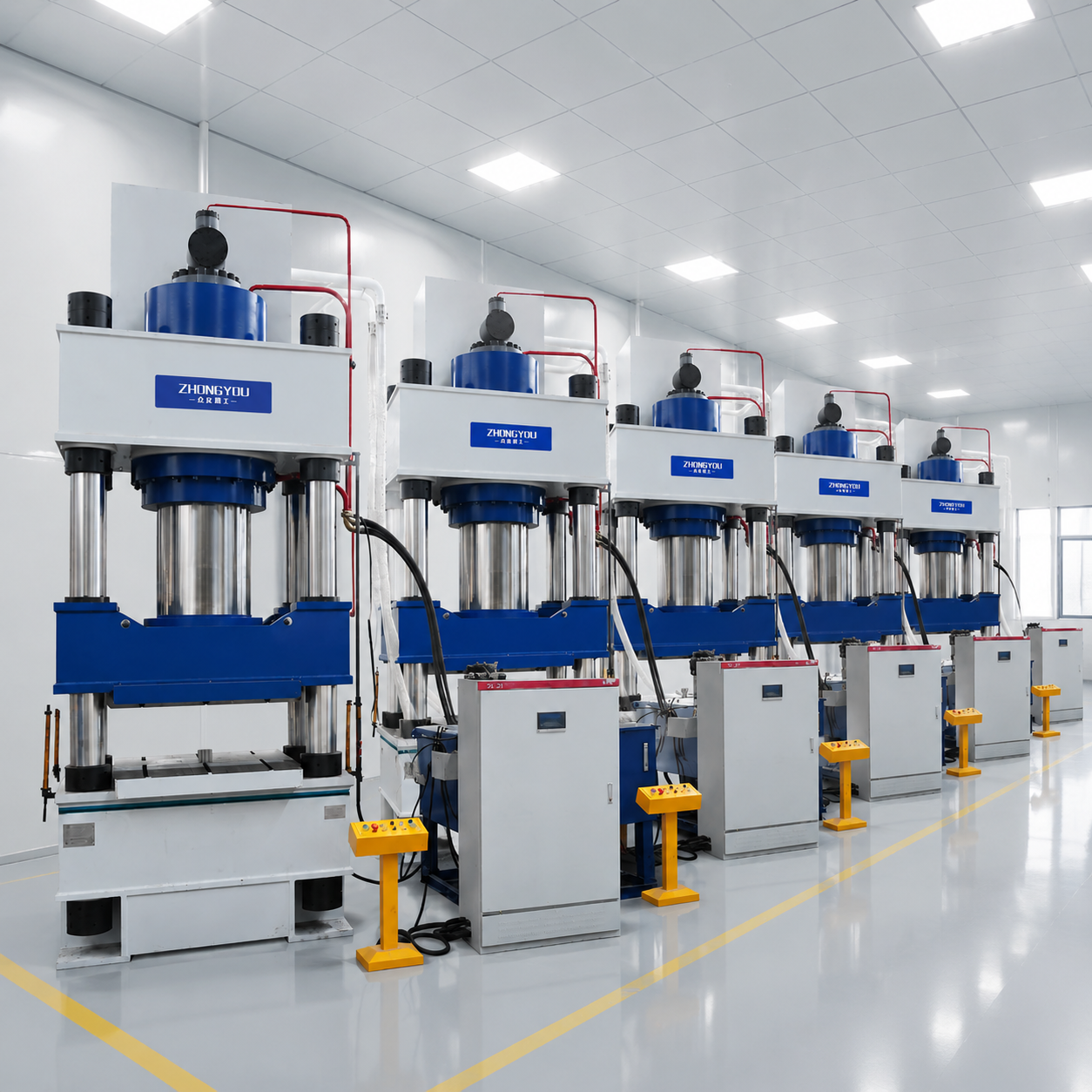

众友重工近期给俄罗斯客户定制了一批2000吨四柱液压机为大尺寸SMC/BMC/GMT热固/热塑性复合材料高温高压一体成型设计的设备
扫码加微信
+86 13562463338
+86 13562463338
视频展示
液压机介绍
2000 吨四柱热压机属于重型三梁四柱式热模压液压机，专为大尺寸 SMC/BMC/GMT 热固 / 热塑性复合材料高温高压一体成型设计。依靠高压 + 模具恒温加热完成制品固化，是大型玻璃钢构件核心成型装备；更换模具也可用于金属压型、粉末冶金、绝缘材料压制。超高刚性，抗偏载能力强，三梁四柱闭式框架结构，承受大面积不对称模具载荷，压制大型化粪池、风机外壳等异形产品时，滑块平行度稳定，制品厚薄均匀，不易出现飞边不均、局部缺料。
长效稳定保压特性，液压系统带有保压回路，保压阶段补压灵敏，长时间固化过程压力波动小，满足玻璃钢树脂充分交联固化要求。
温控一体化，适配热模压工艺，设备可直接联动模温控制系统，触摸屏统一设定温度、保温时长；无需额外独立控制系统，便于整线自动化对接。
高度定制化，工作台尺寸、开口高度、滑块行程、顶出力、移动工作台（选配）均可按照模具外形非标定制；可增加模内抽芯、真空排气装置、自动上下料接口。
应用范围：复合材料 SMC/BMC 玻璃钢行业（最主流用途）
环保环卫设备，大型一体式 SMC 化粪池、净化槽、大容量玻璃钢垃圾桶、连体分类垃圾箱、玻璃钢集气罩、防腐污水槽；
建筑给排水，SMC 玻璃钢拼装水箱板、整体卫浴底盘 / 墙板、华夫板（电子厂房洁净楼板）；
交通车辆配件，卡车 / 客车 SMC 保险杠、导流罩、翼子板、轨道交通内饰板、车体覆盖件；
电力防腐制品，大型电缆桥架、电缆沟盖板、电表箱壳体、防腐法兰；
工业通风设备，大型玻璃钢风机外壳、风机叶轮、防腐风筒。
技术参数| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 100T-A | 100T-B | 160T | 200T-A | 200T-B | 315T-A | 315T-B |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
| 开口高度mm | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
| 工作台有效面积 | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
| 空程下降速度mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
| 压制速度mm/s | 7-15 | 7-15 | 7-15 | 7-18 | 7-18 | 7-12 | 7-12 |
| 回程速度mm/s | 90 | 90 | 90 | 90 | 90 | 100 | 90 |
| 电机功率KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
| 顶出力KN | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
| 顶出行程mm | 200 | 200 | 200 | 200 | 200 | 300 | 300 |
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 400T | 500T | 630t | 800T | 1000T | 1250t | 1600t |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
| 最大开口高度mm | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
| 工作台有效面积 | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
| 空程下降速度mm/s | 100 | 150 | 150 | 180 | 180 | 160 | 180 |
| 压制速度mm/s | 5-11 | 10-18 | 9-18 | 9-18 | 10-18 | 10-18 | 6-14 |
| 回程速度mm/s | 100 | 120 | 150 | 180 | 220 | 200 | 220 |
| 电机功率KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
| 顶出力KN | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
| 顶出行程mm | 300 | 300 | 300 | 300 | 300 | 300 | 350 |
