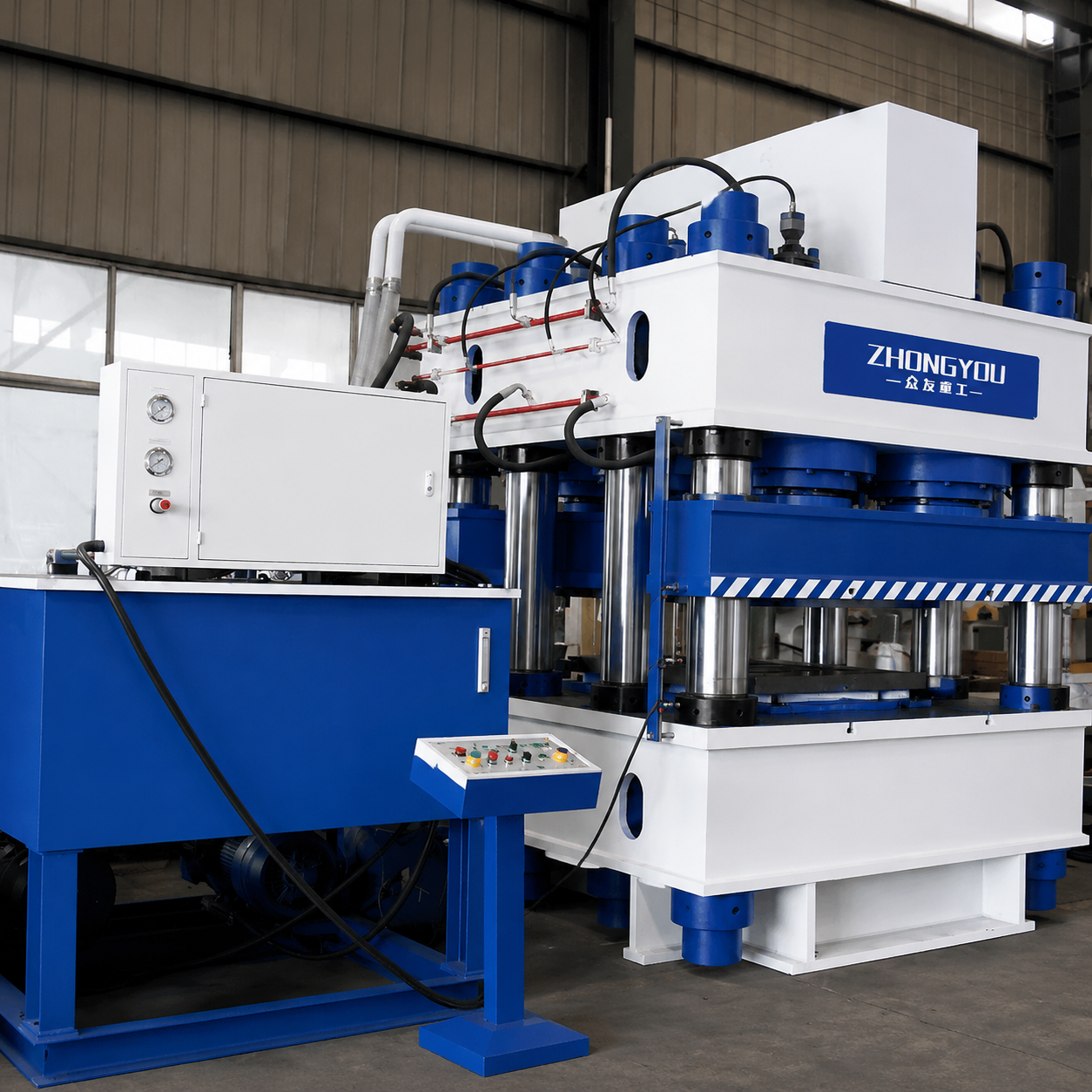

3000吨柱式液压机大台面钣金压力机

众友重工为国外客户定制了一台3000吨柱式液压机，是用来生产

扫码加微信

+86 13562463338

+86 13562463338

压机

在线咨询

视频展示

液压机介绍

3000 吨液压机是众友重工自主研发的大吨位重型成型装备，采用三梁四柱多主缸同步驱动结构，专为大尺寸、厚壁、高密度工件高压成型打造。整机经有限元力学优化，全钢板焊接 + 振动时效消除内应力，抗偏载、抗拉伸变形能力极强，额定公称压制力 30000KN，适配热压模压、深拉伸、粉末高压成型、热锻、重型压装等复合工艺，广泛服务复合材料、新能源、冶金建材、汽车轨道交通、环保装备等高端制造行业，支持全自动连续化量产，可配套模具恒温、移动工作台、上下料机械手搭建成套生产线。

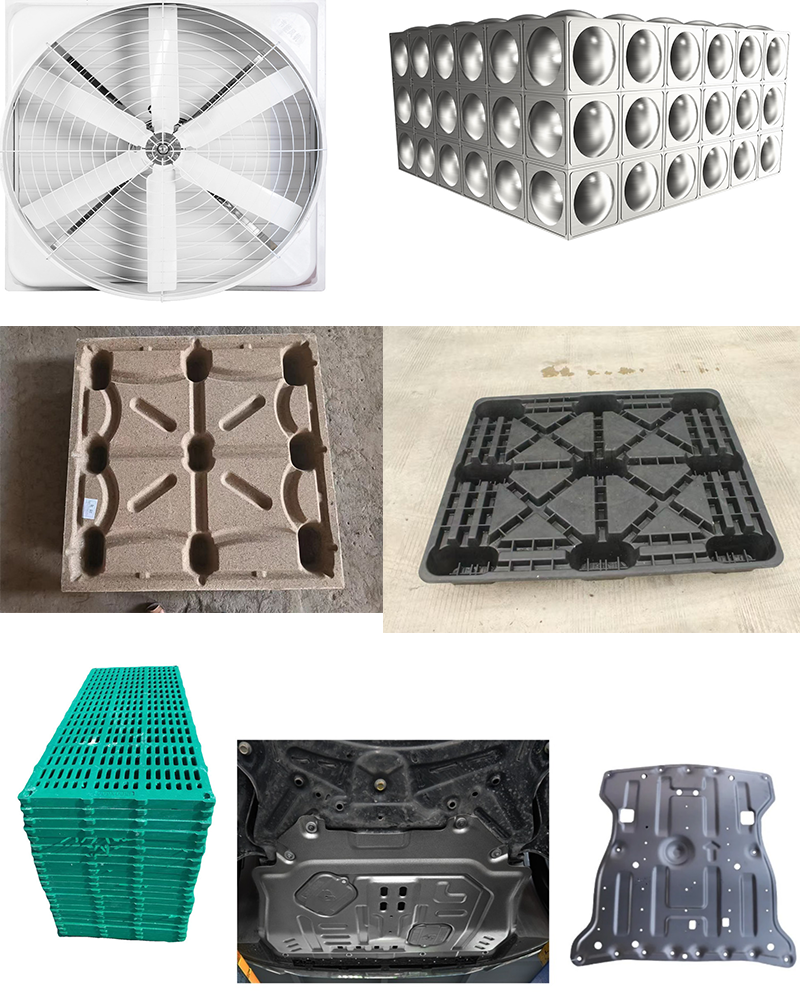

多行业核心用途（适配成型工艺）

1. 复合材料行业（主力应用场景）

用于 SMC 玻璃钢大型板材模压：2m×2m 消防 / 生活水箱板、高速公路加宽防眩板、化粪池壳体、风电导流罩、绝缘隔板、碳纤维新能源电池包壳体；高温高压固化，成品密实无气泡，一次成型无需二次粘接。

2. 新能源 & 粉末冶金

石墨匣钵、锂电池负极材料、高铁 / 电梯配重块、牛羊盐砖、耐火砖、矿粉高密度压块；超大压力保障粉末压实密度均匀，产品强度高、无分层断裂。

3. 汽车 & 交通装备

重型覆盖件深拉伸、工程灰斗车加厚斗体一体成型、卡车底盘配件热锻、轨道交通内饰构件、铝合金结构件冷挤压；大台面可完成大型钣金整体拉伸，减少焊接工序。

4. 环保建材 & 压力容器

大型封头冲压校直、防腐设备筒体压型、人造石英石板压制、化粪池、污水处理设备壳体；可完成厚钢板折弯、校正、压装复合工序。

技术参数

YQ32系列三梁四柱液压机
项目	100T-A	100T-B	160T	200T-A	200T-B	315T-A	315T-B
液体压力Mpa	25	25	25	25	25	25	25
滑块有效行程mm	500	600	600	700	600	800	600
开口高度mm	800	900	900	1200	900	1250	1000
工作台有效面积	630*550	750*700	660*600	1000*1000	800*800	1260*1160	800*800
空程下降速度mm/s	100	100	100	100	100	120	120
压制速度mm/s	7-15	7-15	7-15	7-18	7-18	7-12	7-12
回程速度mm/s	90	90	90	90	90	100	90
电机功率KW	5.5	5.5	7.5	7.5	7.5	22	15
顶出力KN	200	200	400	400	400	630	630
顶出行程mm	200	200	200	200	200	300	300

YQ32系列三梁四柱液压机
项目	400T	500T	630t	800T	1000T	1250t	1600t
液体压力Mpa	25	25	25	25	25	25	25
滑块有效行程mm	800	900	900	1000	900	900	1000
最大开口高度mm	1250	1500	1500	1800	1600	1600	1800
工作台有效面积	1260*1160	1400*1400	1600*1600	1500*1500	1500*1500	1800*1600	1600*1600
空程下降速度mm/s	100	150	150	180	180	160	180
压制速度mm/s	5-11	10-18	9-18	9-18	10-18	10-18	6-14
回程速度mm/s	100	120	150	180	220	200	220
电机功率KW	45	45	45	37*2	37*2	37*2	37*2
顶出力KN	630	1000	1000	1000	1000	1000	1600
顶出行程mm	300	300	300	300	300	300	350

压制工艺

压制案例

技术参数

YQ32系列三梁四柱液压机
项目	100T-A	100T-B	160T	200T-A	200T-B	315T-A	315T-B
液体压力Mpa	25	25	25	25	25	25	25
滑块有效行程mm	500	600	600	700	600	800	600
开口高度mm	800	900	900	1200	900	1250	1000
工作台有效面积	630*550	750*700	660*600	1000*1000	800*800	1260*1160	800*800
空程下降速度mm/s	100	100	100	100	100	120	120
压制速度mm/s	7-15	7-15	7-15	7-18	7-18	7-12	7-12
回程速度mm/s	90	90	90	90	90	100	90
电机功率KW	5.5	5.5	7.5	7.5	7.5	22	15
顶出力KN	200	200	400	400	400	630	630
顶出行程mm	200	200	200	200	200	300	300

YQ32系列三梁四柱液压机
项目	400T	500T	630t	800T	1000T	1250t	1600t
液体压力Mpa	25	25	25	25	25	25	25
滑块有效行程mm	800	900	900	1000	900	900	1000
最大开口高度mm	1250	1500	1500	1800	1600	1600	1800
工作台有效面积	1260*1160	1400*1400	1600*1600	1500*1500	1500*1500	1800*1600	1600*1600
空程下降速度mm/s	100	150	150	180	180	160	180
压制速度mm/s	5-11	10-18	9-18	9-18	10-18	10-18	6-14
回程速度mm/s	100	120	150	180	220	200	220
电机功率KW	45	45	45	37*2	37*2	37*2	37*2
顶出力KN	630	1000	1000	1000	1000	1000	1600
顶出行程mm	300	300	300	300	300	300	350

压制工艺

压制案例

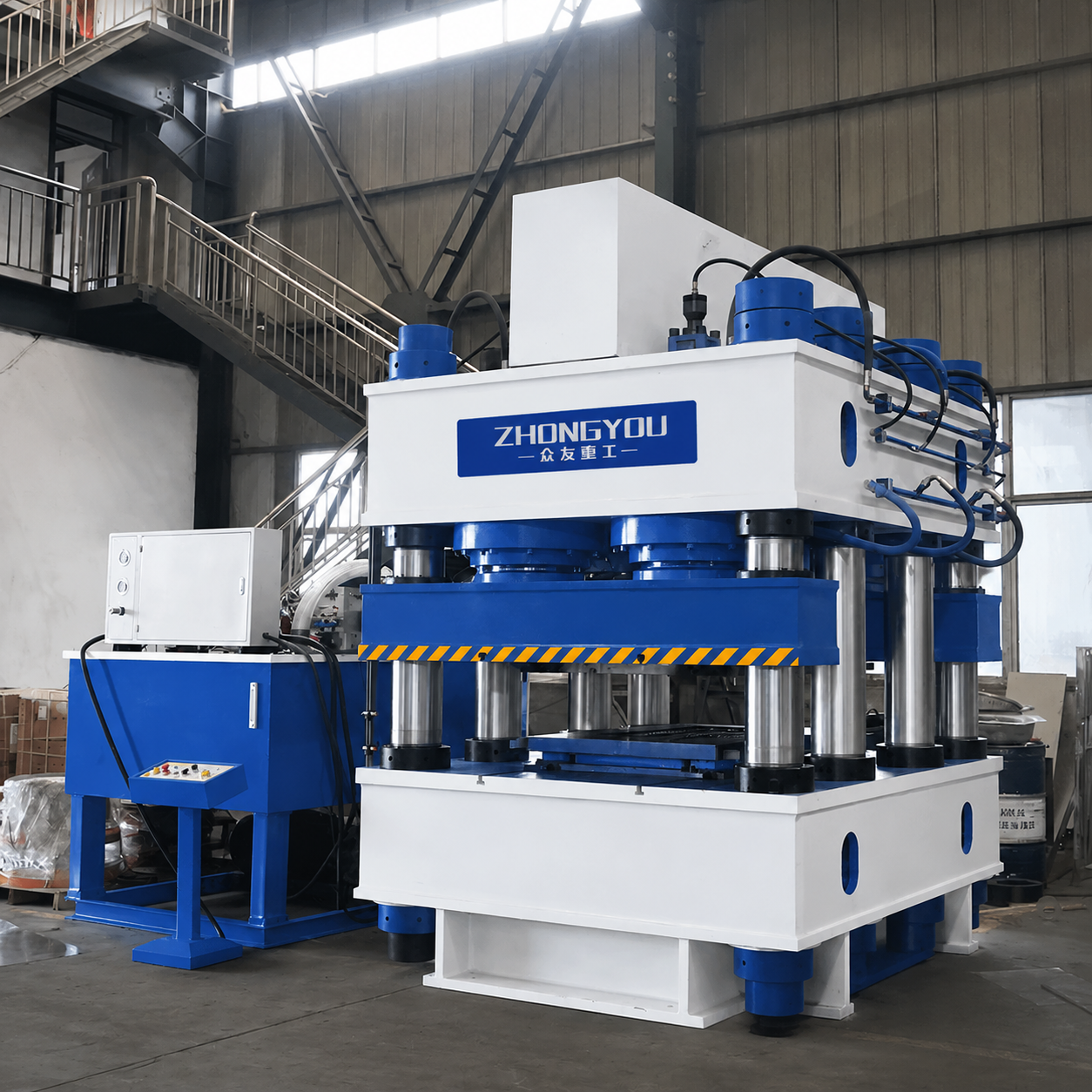

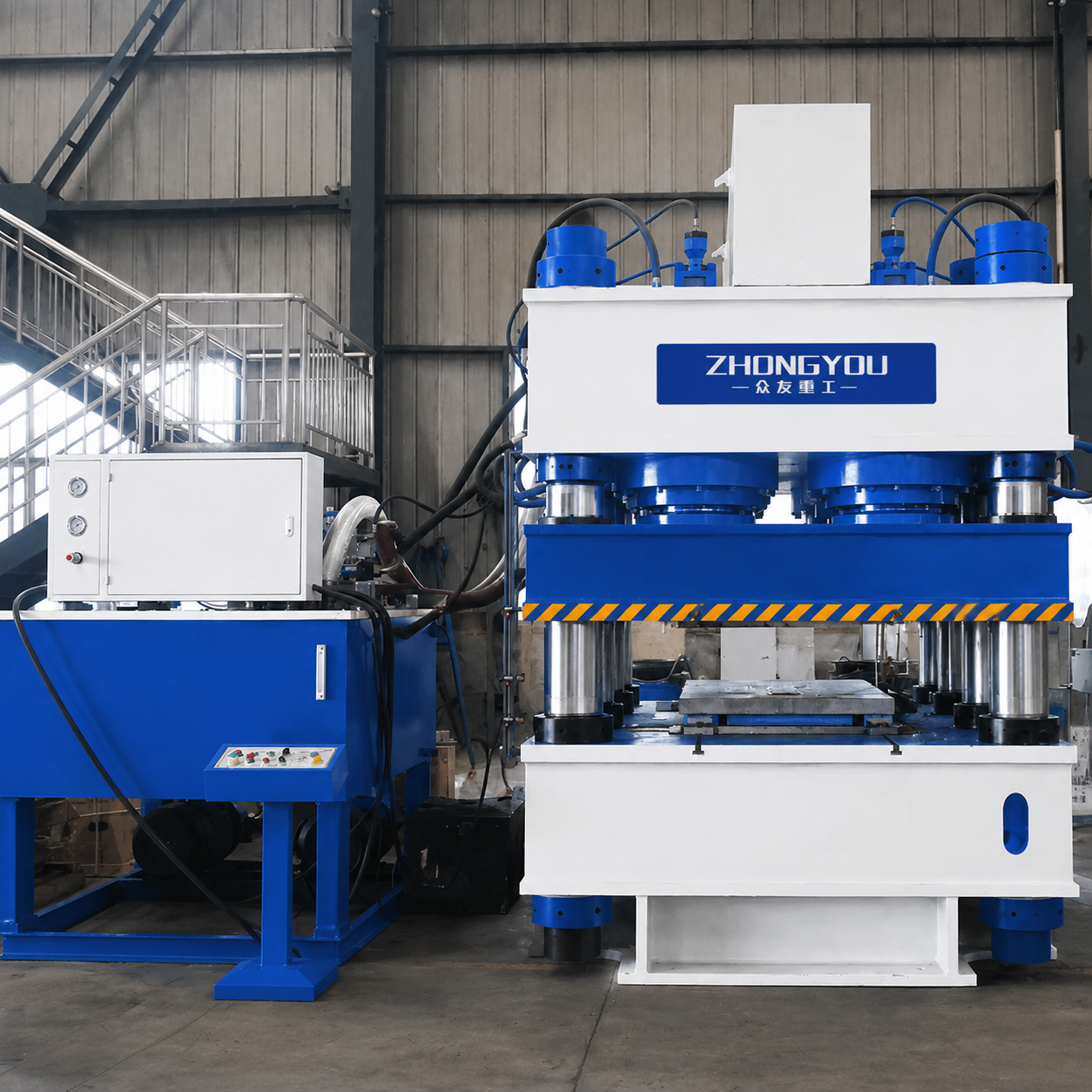

3000吨柱式液压机 大台面钣金压力机
