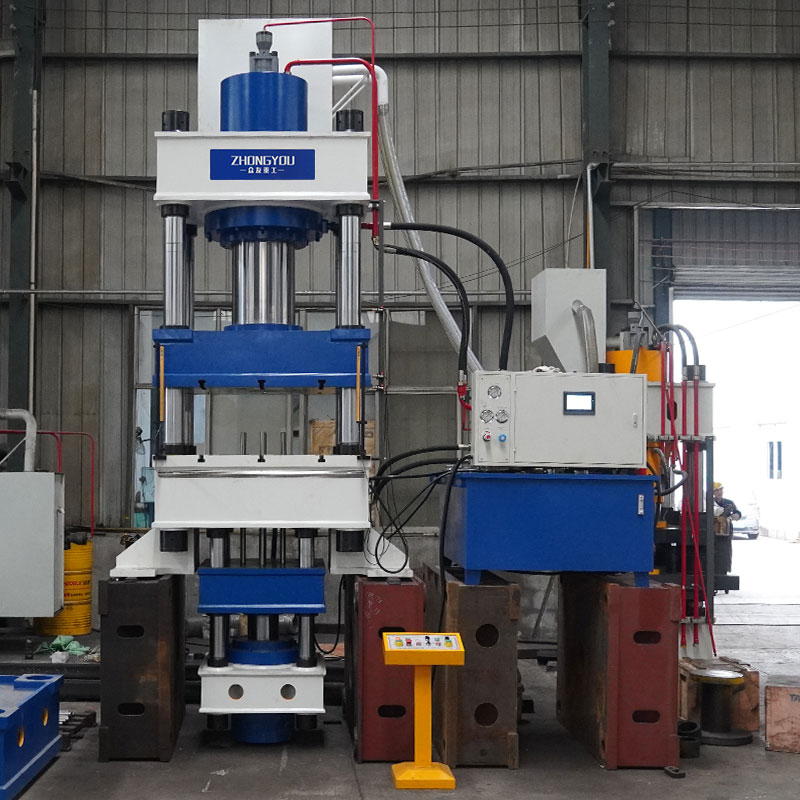

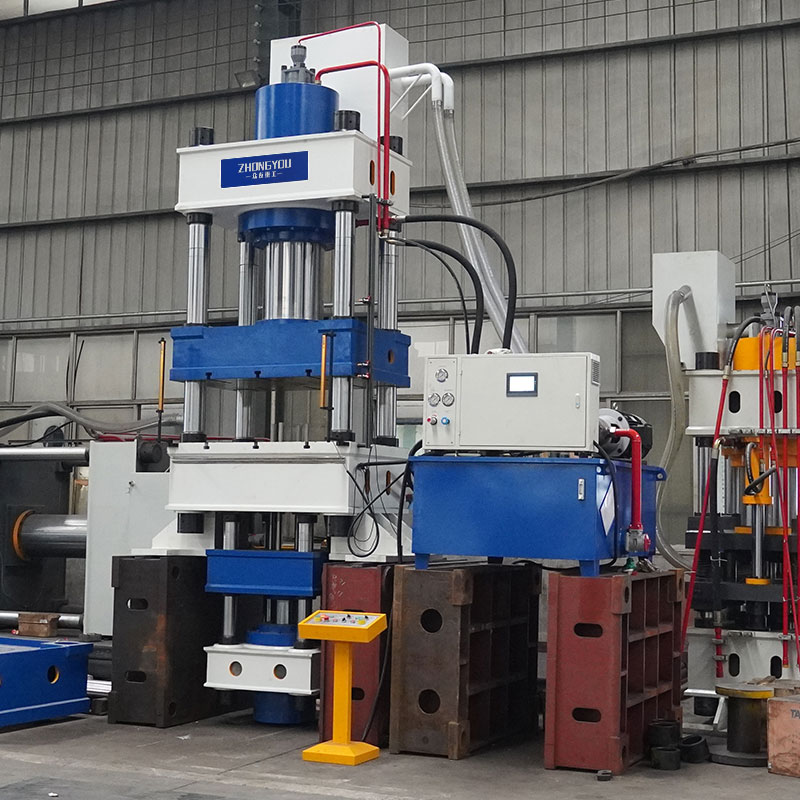

500吨封头拉伸液压机 金属冲压成型压力机
山东众友重工为印度尼西亚客户定制的500吨拉伸机是一种在压力容器、锅炉、化工设备制造等行业中非常重要的重型成型设备
扫码加微信
+86 13562463338
+86 13562463338
视频展示
液压机介绍

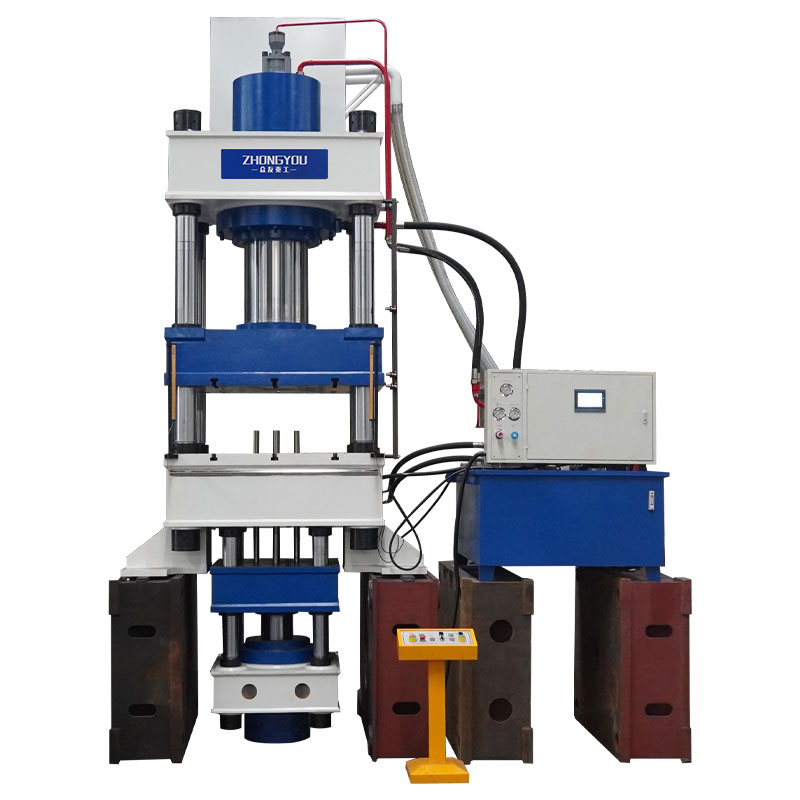

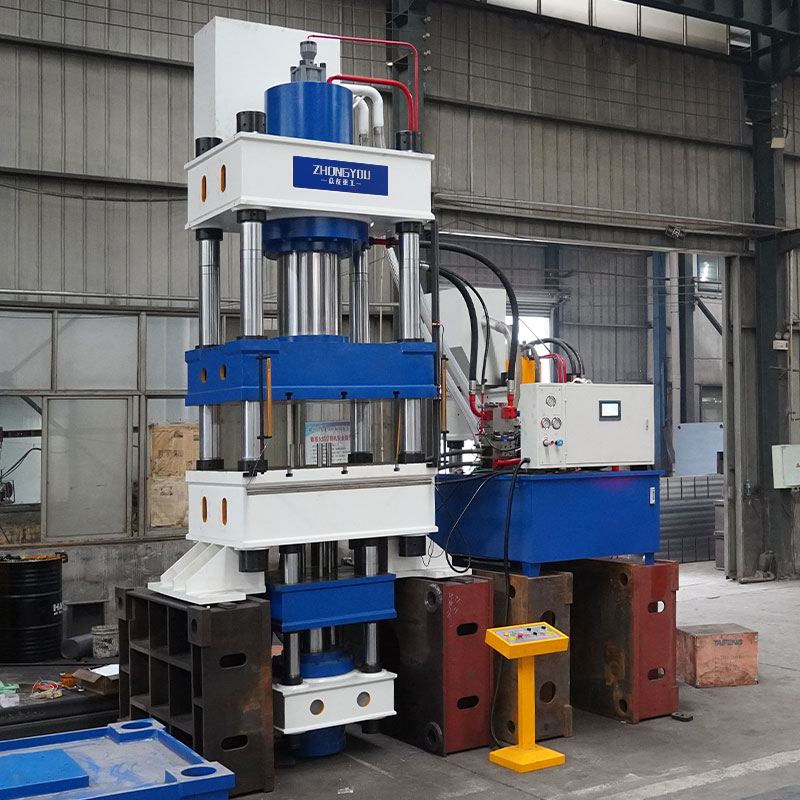

500吨封头拉伸机”是一种在压力容器、锅炉、化工设备制造等行业中非常重要的重型成型设备，主要用于将厚钢板在高温下拉伸成型为各种规格的封头（端盖）机身结构：500吨封头拉伸机通常采用三梁四柱式结构，即由上横梁、下横梁、四个立柱和滑块组成。这种结构具有较高的强度和刚性，能够承受较大的拉伸力和压力，保证工件成形的稳定性和精度。
液压系统：液压系统是封头拉伸机的核心部分，由液压泵站、液压缸、液压阀等组成。通过液压泵站提供动力，液压缸实现滑块的上下运动，液压阀控制液压油的流向和压力，从而实现冲压封头的完整工序。
电气控制系统：电气控制系统采用PLC（可编程逻辑控制器）和工业触摸屏控制，实现设备的自动化运行。通过触摸屏可以设定和显示设备的各项参数，如压力、速度、保压时间等，操作简便直观。
500吨封头拉伸机广泛应用于以下领域：
压力容器制造：用于制造各种压力容器的封头，如储气罐、储水罐、化工设备等。
金属加工：可用于各类厚、薄钢板的压鼓、折边、校平等工艺。
其他领域：还可用于汽车覆盖件、航空航天零部件等复杂形状工件的冲压拉伸成形。
技术参数
| YD27系列三梁四柱液压机 | |||||||
| 项目 | 100T | 200T | 315T | 400T | 500T | 630T | 800T |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 500 | 700 | 800 | 900 | 1200 | 1200 | 1200 |
| 开口高度mm | 800 | 1100 | 1250 | 1500 | 1800 | 1800 | 1000 |
| 工作台有效面积 | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
| 空程下降速度mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
| 压制速度mm/s | 5-10 | 5-15 | 5-10 | 5-10 | 5-10 | 8-15 | 8-15 |
| 回程速度mm/s | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| 电机功率KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
| 顶出力t | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
| 顶出行程mm | 200 | 300 | 200 | 220 | 220 | 300 | 300 |
| YD27系列三梁四柱液压机 | |||||||
| 项目 | 1000T | 1250T | 1600t | 2000T | 2500T | 3000t | 4000t |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 1200 | 1400 | 1400 | 1400 | 1400 | 1600 | 1600 |
| 最大开口高度mm | 1800 | 2000 | 2000 | 2000 | 2000 | 2200 | 2200 |
| 工作台有效面积 | 1260*1160 | 1600*1000 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 | 1800*1800 |
| 空程下降速度mm/s | 120 | 150 | 150 | 160 | 160 | 160 | 180 |
| 压制速度mm/s | 5-12 | 5-12 | 5-12 | 5-12 | 10 | 6-10 | 6-10 |
| 回程速度mm/s | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| 电机功率KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
| 顶出力t | 100 | 100 | 100 | 125 | 125 | 200 | 200 |
| 顶出行程mm | 350 | 350 | 350 | 350 | 350 | 450 | 450 |
压制工艺

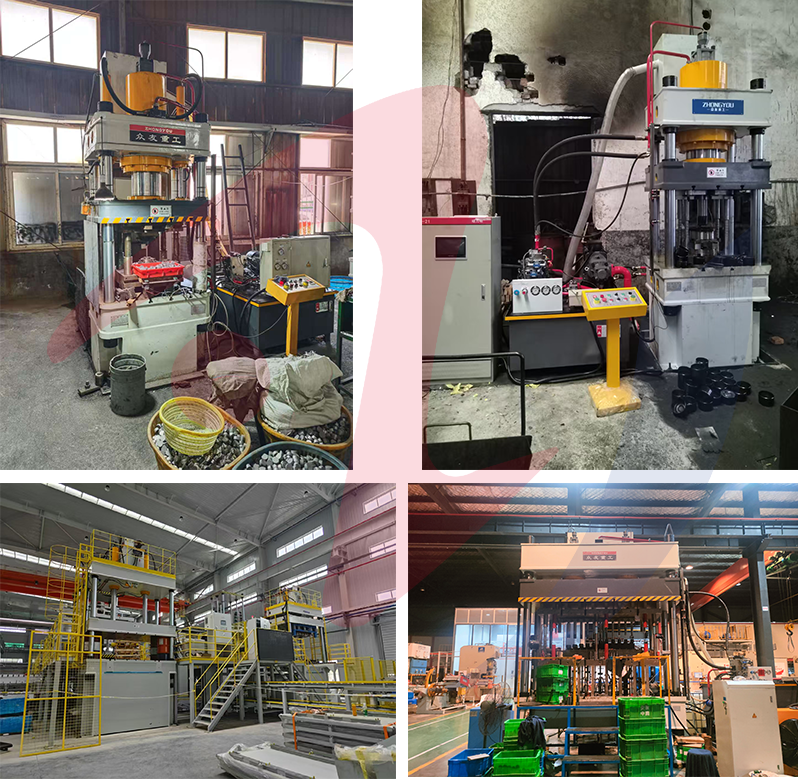

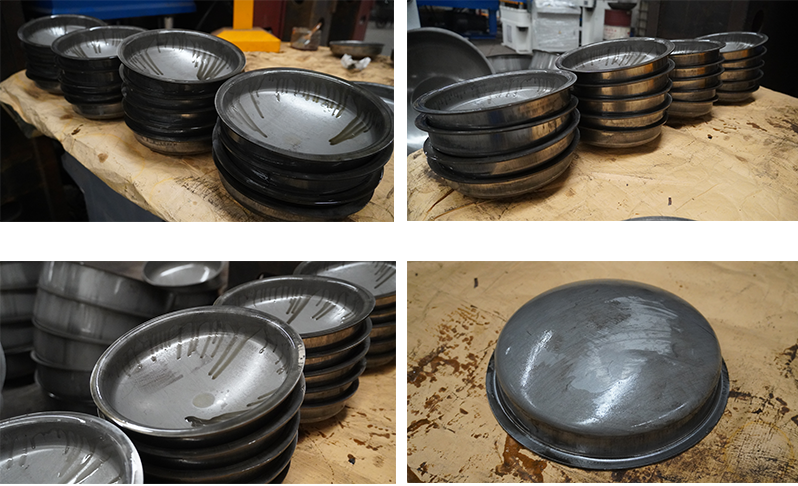

压制案例
