800吨液压机的驱动系统和结构形式

2022-06-29 17:15:52 行业新闻 相关tag: 800吨液压机 液压机驱动

一、驱动系统
800吨液压机的驱动系统主要有泵直接驱动和泵-蓄能器驱动两种型式。
泵直接驱动这种驱动系统的泵向液压缸提供高压工作液体,配流阀用来改变供液方向,溢流阀用来调节系统的限定压强,同时起安全溢流作用。这种型式的驱动系统多用于中小型液压机,也有用泵直接驱动的大型(如120000千牛)自由锻造水压机。
泵-蓄能器驱动 在这种驱动系统中有一个或一组蓄能器。当泵所供给的高压工作液有余量时,由蓄能器储存;而当供给量不足于需要时,便由蓄能器补充供给。这种驱动系统多用于800吨大型液压机,或者用一套驱动系统驱动数台液压机。

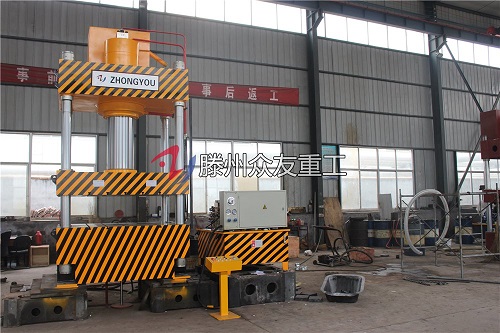

800吨液压机的驱动系统和结构形式




二、结构型式
按作用力的方向区分,800吨液压机有立式和卧式两种。多数液压机为立式,挤压用液压机则多用卧式。按结构型式分,液压机有双柱、四柱、八柱、焊接框架和多层钢带缠绕框架等型式,中、小型立式液压机还有用C型架式的。C型架式液压机三面敞开,操作方便,但刚性差。冲压用的焊接框架式液压机刚性好,前后敞开,但左右封闭。在上传动的立式四柱自由锻造液压机中,油缸固定在上梁中,柱塞与活动横梁刚性连接,活动横梁由立柱导向,在工作液的压强作用下上下移动。横梁上有可以前后移动的工作台。在活动横梁下和工作台面上分别安装上砧和下砧。工作力由上、下横梁和立柱组成的框架承受。 采用泵-蓄能器驱动的大、中型的自由锻水压机常采用三个工作缸,以得到三级工作力。工作缸外还设有向上施加力的平衡缸和回程缸。
