四柱油压机中的三位四通电磁阀工作原理是怎样的?

四柱油压机中的三位四通电磁阀工作原理是怎样的?

电磁阀均是靠电磁铁通、断电指挥油流(油)运动。

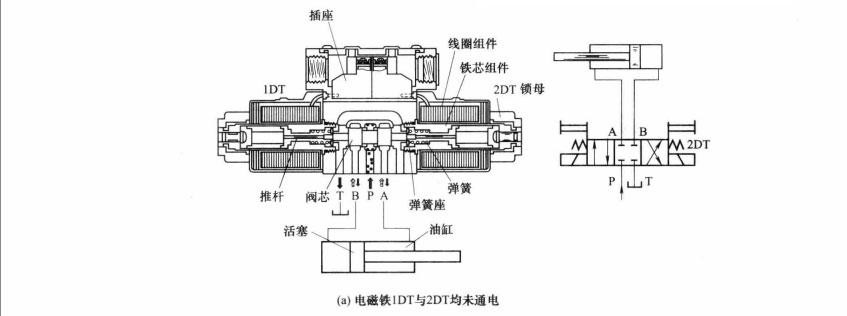

当两端电磁铁1DT与2DT均未通电,阀芯以弹簧对中,阀芯处于中位。A、B、P、T各油口互不相通,以职能符号中间方框表示,油缸不运动图(a).

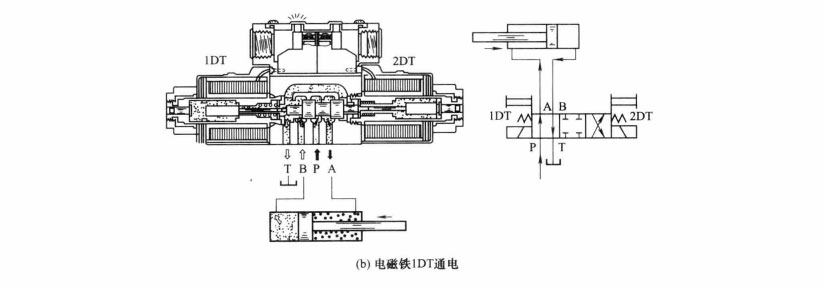

当电磁铁1DT通电,铁芯吸合,通过推杆推动阀芯移至右位,P与A相通,B与T相通。压力油进入油缸左腔,推动缸活塞组件向右运动:缸左腔回油由B-T回油箱图(b).

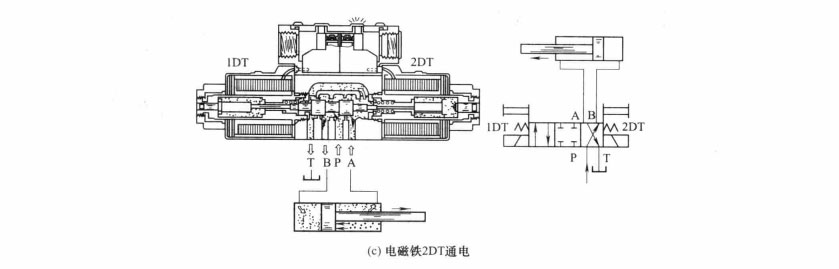

当电磁铁2DT通电,铁芯吸合,通过推杆推动阀芯左移,P与B相通,A与T相通。压力油进人油缸右腔,推动缸活塞组件向左运动;缸左腔回油由A→T回油箱。注意阀芯左位,而图形符号中,为右边方框表示图(c).
