液压机液压泵站的组成、电控系统及主要技术参数

液压机液压泵站是用来向各个试验台（包括液压缸试验台、液压泵试验台、液压马达试验台、常规阀试验台、伺服比例阀试验台）提供液压能源的，液压泵站可以提供多种压力（0-35mpa）、多种流量（0-300L/min）的液压能源

液压机液压泵站分为泵组、油箱、循环冷却装置三个部分

液压机泵组由1#泵 2#泵 3#泵及驱动电动机组成。每个泵站自有单独的压力调节控制单元组件和压油过滤器，分别用来调节系统安全压力和保障工作油液清洁度。

2.液压机油箱为开式结构，辅件有2个过滤器、磁翻转式液位计、温度变送器、4个加热器

3.液压机循环冷却装置由水冷式冷却器、循环泵、过滤器、温度计、压力表、单向阀等组成

图5-1为液压泵站的原理图。小柱塞泵16、大柱塞泵29、叶片泵34出油分别通过压力管路过滤器13-1、13-2、13-3出油进行过滤，分别由电磁溢流阀10、24-1、24-2实现调定出油压力并起到保护机能。主供油p口的流量通过电磁溢流阀10、24-1、24-2分别控制小直塞泵16、大柱塞泵29、叶片泵34组合实现。循环冷却过滤系统41由电动机1、此轮泵3、过滤器9和冷却器8以及其他相关辅件组成。回油过滤器38对系统回油进行过滤、本液压站具有良好的可扩展性，稍加调整可为其他设备（如液压机）提供液压能源。都有压差发信装置。当过滤器堵塞发出报警时，关闭系统及时更换滤芯。液压泵站现场如图5-2所示

液压机液压泵站电控系统

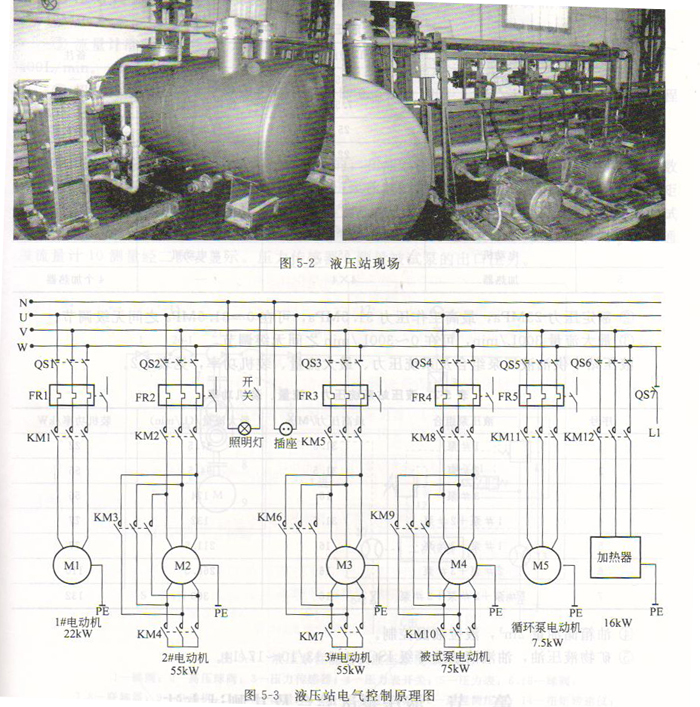

液压机液压泵站电气控制原理图如图5-3所示

1#电动机驱动小柱塞泵、2#电动机驱动大柱塞泵、3#电动机驱动叶片泵。系统采用空气开关qs1-1s5作为电动机的分电及保护器件。2#电动机、3#电动机和75kw电动机采用y-启动，1#电动机和循环泵电动机直接启动。控制回路由中控室电柜选择供电，当选择本地控制时，电动机m1-m5的启动停止分别由装在操作面板上的按钮isb1（小柱塞泵-停止）、1sb2（小柱塞泵-启动、）2sb1 （大主泵-停止）、2sb2（大柱塞泵-启动）、3sb1（叶片泵-停止）、4sb1（被试泵-停止）等控制。电气加热器的启动停止由装在操作面板上的按钮6sb1、6sb2控制

液压泵站的技术参数如下

液压泵站总装机功率为155.5kw，其中，循环冷却循环泵电动机为7.5kw。加热功率为16kw。另外，液压泵试验台被试泵电动机为75kw。所有电动机均为四级电动机。
