1.液压泵
液压缸在整个工作循环中的工作压力为4.054mpa。如取进油路上的压力损失为0.8mpa,压力继电器调整压力高出系统工作压力值为0.5mpa,则小流量泵的工作压力为
pp1=(4.054+0.8+0.5)mpa=5.354mpa
大流量泵是在快速运动时才向液压缸输油的,快退时液压缸中的工作压力比快进时大,如取进油路上的压力损失为0.5mpa,则大流量泵的高工作压力为
pp2=(1.305+0.5)mpa=1.805mpa
两个液压泵应向液压缸提供的流量为35.19l.min。若回路中的泄露按液压缸的输入流量的10%估算,则两个泵的总流量为
qp=1.1x35.19l/min=38.71l/min
由于溢流阀的小稳定溢流量为3l/min,而工进时输入液压缸的流量为0.5L/min,所以小流量泵的流量规格少应为3.5L/MIN
根据以上压力和流量的数值查阅产品目录,后确定选取pv2r12型双联叶片泵。
由于液压缸在快退时输入功率,这相当于液压泵输出压力1.805mpa、流量40L/min时的情况。如取双联叶片泵的总效率为np=0.75,则液压泵驱动电机功率为
2.阀类元件及辅助元件

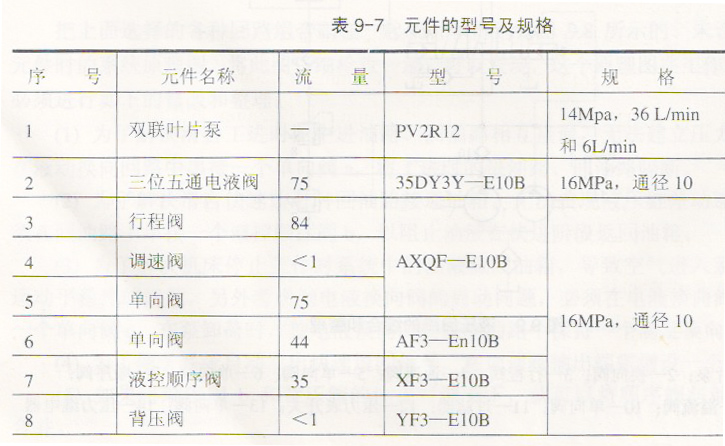

根据液压系统的工作压力和通过各个阀类元件的辅助元件的实际流量,可选出这些元件的型号及规格,如图所
3.油管
各元件间的链接管道的规格一般按元件接口处尺寸决定。液压缸进、出油管则按输入、排除的流量金算。由于液压泵具体选定之后液压缸在各个阶段的进、出流量已于原定数

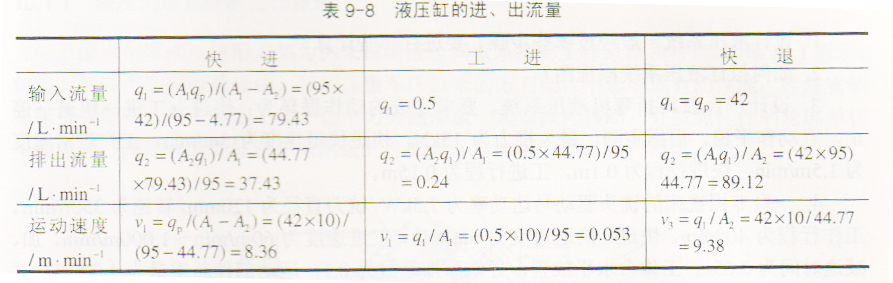

值不同,所以要重新计算,如图
根据这些数值,当油液在压力管中流速取3m/min时,按下式算得和液压缸无杆腔及和有杆腔相连的油管内径分别为
