液压系统中各液压元件的确定

我们根据动作线图和主要技术规格设计出一个液压系统原理图方案之后，还必须根据动作特点，确定液压泵的流量、压力、电动机功率和选择合适的元件，后对主要技术规格进行校核

现以y71-250塑料制品液压机的系统原理图为例，将程序说明如下

1.运动部件总重（设2000kgf）

2.主要的技术规格参数

公称压力 p=250t

回程压力 =100t

低压下行速度 60mm

低压回程速度  60mm

高压下行速度  2mm

高压回程速度  4mm

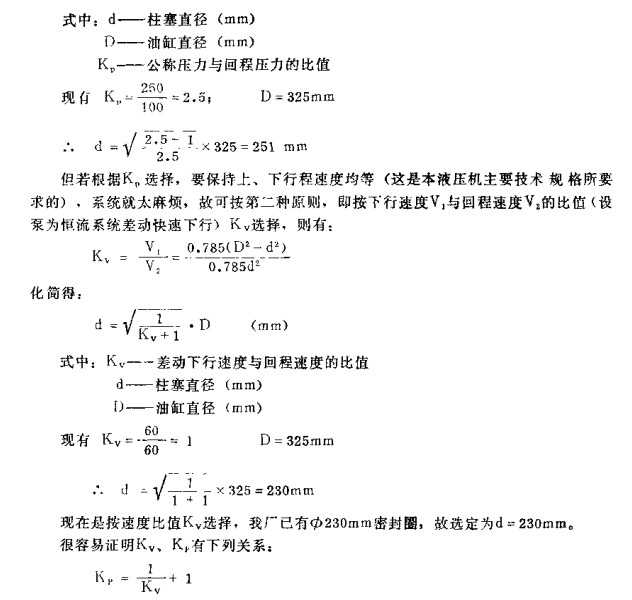

设计程序

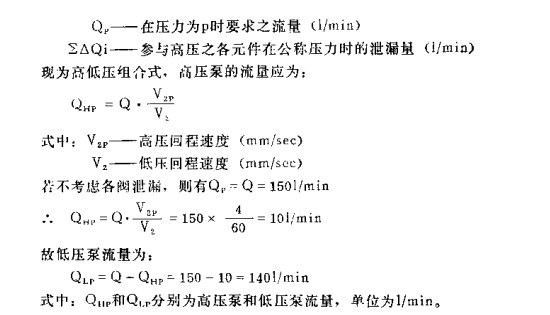

2.确定泵的输出流量

差压传动中，下行时油缸需油量

因此，高压泵选用手动变量轴向柱塞泵，低压泵选用新设计的140此轮泵，完全可以满足主要技术规格的要求

3.确定电机功率

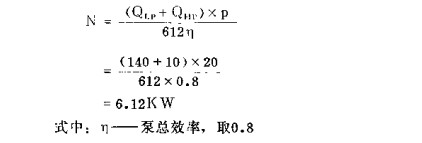

本系统在20kgf/cm以下，两泵同时工作，此时的功率为

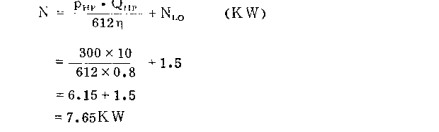

若压力位300kgf时，则为高压泵所需功率加齿轮泵的空载功率

选取，根据塑料液压机工艺特点，该电机的选用时合适的
