举例说明油压机中活塞式液压缸的结构及组成

活塞式液压缸的结构基本上可以分为缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置和排气装置五个部分。

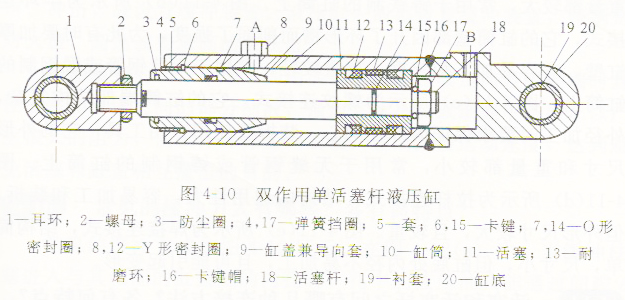

图4-10所示是一个较常用的双作用单活塞杆液压缸。它是由缸底20、缸筒10、缸盖兼导向套9、活塞11和活塞杆18组成。缸筒一端与缸底焊接，另一端缸盖与缸筒用卡键6、套5和弹

簧挡圈4固定，以便拆装检修，两端设有油口a和b。活塞11与活塞18利用卡键15、卡键帽16和弹簧挡圈17连在一起。活塞与缸孔的密封采用的是一对y形密封圈12，由于活塞与缸孔

有一定间隙，采用由尼龙支撑的耐磨环13定心导向。杆18和活塞11的内孔由密封圈14密封。较长的导向套9则可保证活塞杆不偏离中心，导向套外径由o形圈7密封，而其内孔则由y

形密封圈8和防尘圈3分别放置油外漏和灰尘带入缸内。缸与杆端的销孔与外界连接，销孔内有尼龙衬套抗磨。
