液压原理图如图6-6所示，外观如图6-7所示
（2）.该多功能液压试验台实现的功能
1.作为测试液压源，为被测试液压系统提供液压源，并具有被测试液压系统的压力和泄漏量等参数的测试收集功能，从而判断其性能优劣
2.高等院校和绩效的常规的液压试验。如液压泵性能试验，液压系统卸荷试验，溢流阀的静态性能试验，节流调速试验，顺序动作回路试验，差动快速运动回路试验，模拟组合机床液压系统的调试试验等
3.电液比例溢流阀无级调压性能试验，变量泵的变量过程试验
4.利用扩展口满足毕业设计检验和验证

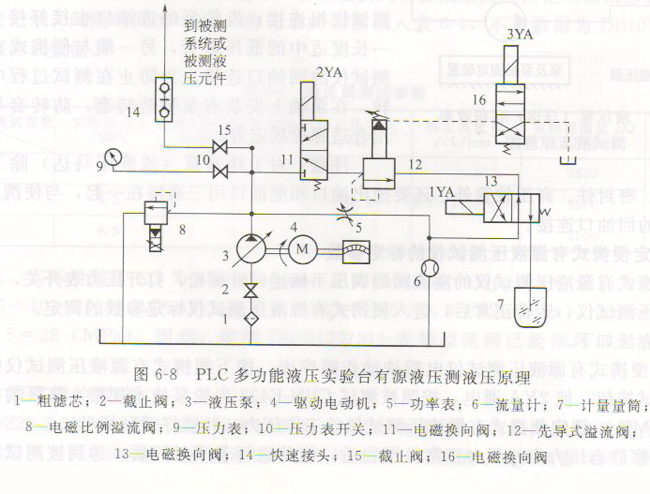

（3）plc多功能液压试验台液压测试回路如图6-8所示
