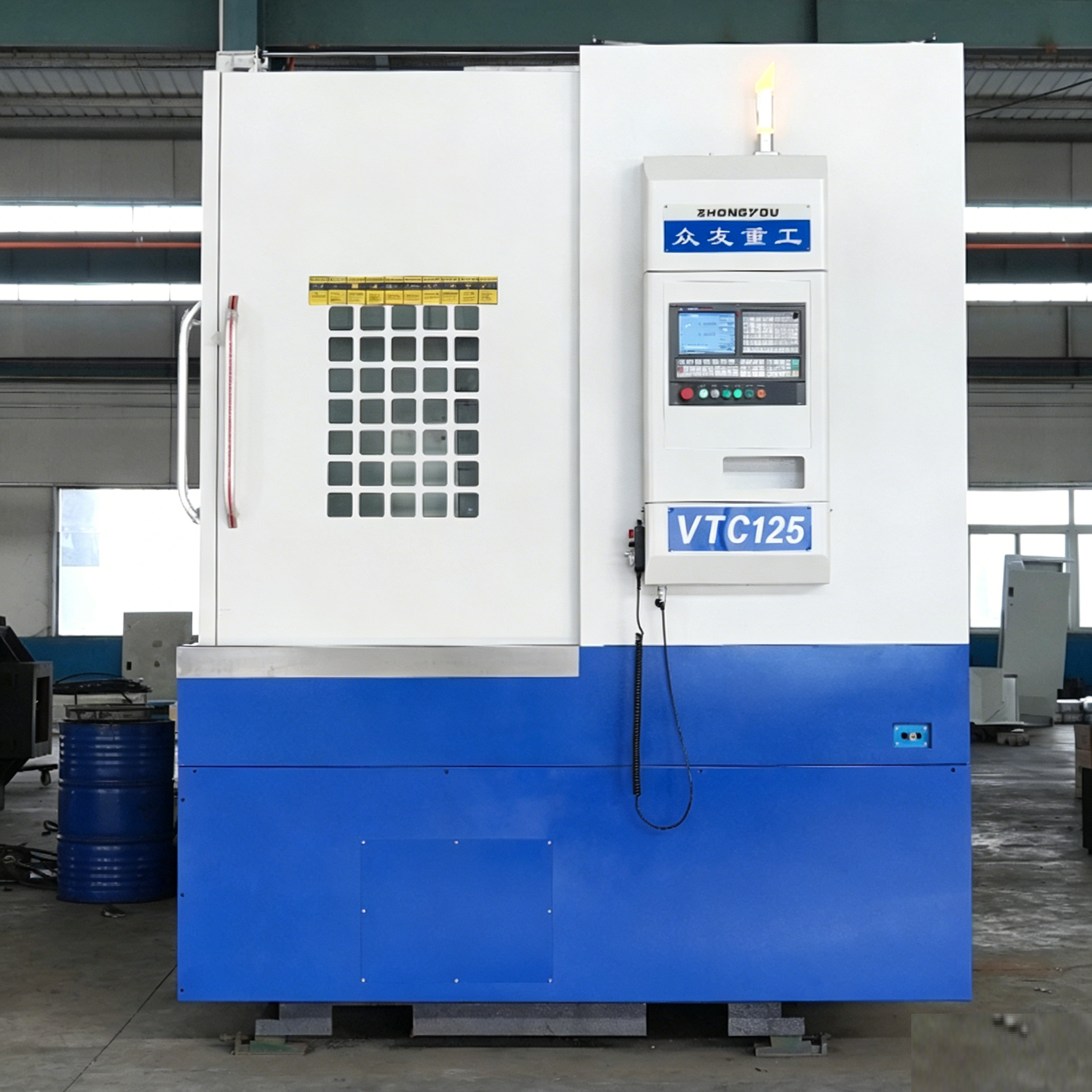

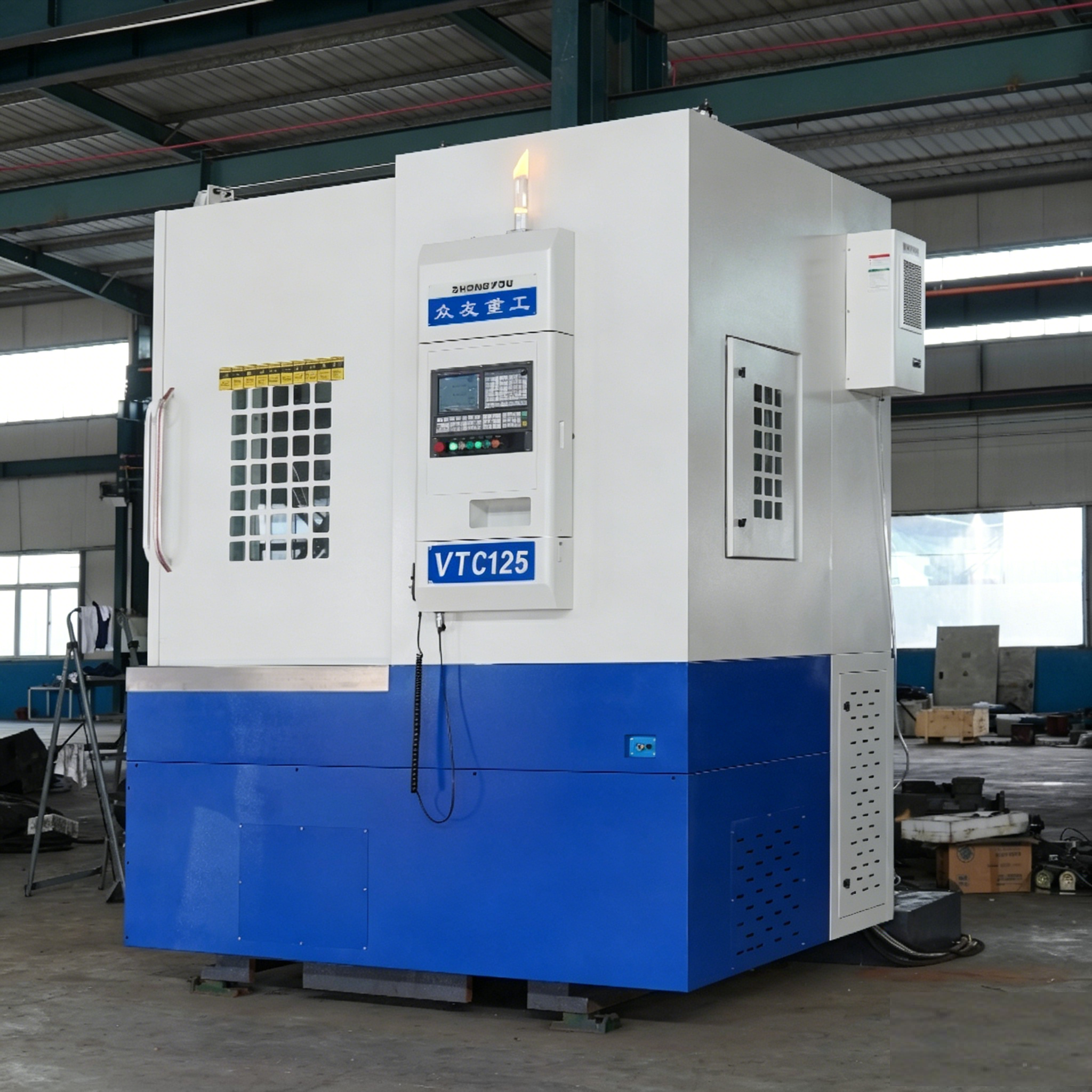

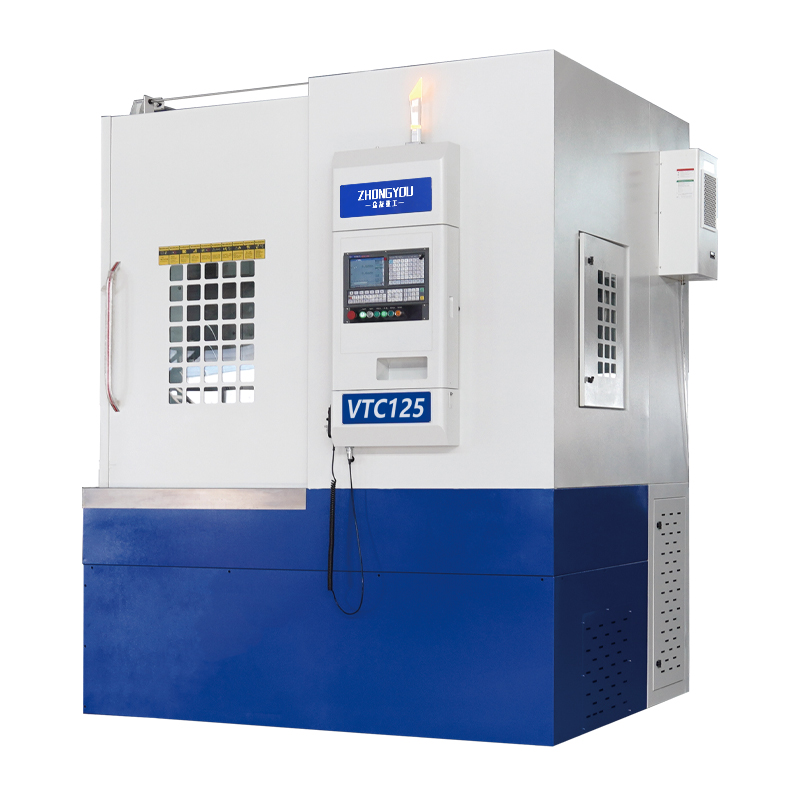

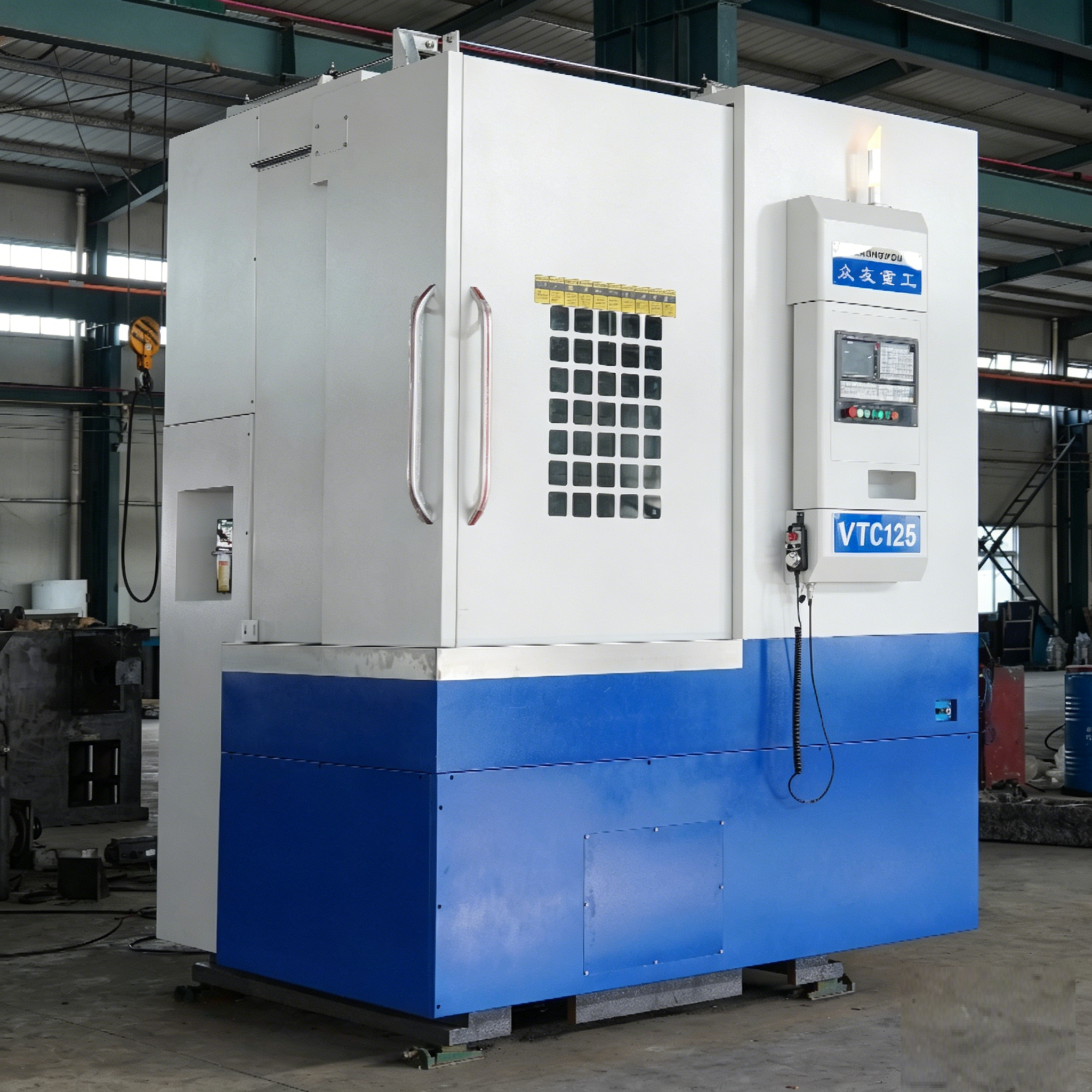

VTC125（常称 VTC1250）是最大车削直径 1250mm 级的数控立式车床，主打重型盘 / 环 / 短

轴类零件的高效、精密车削，也可配 C 轴与动力刀塔实现车铣复合。

立式车床这种布局方式特别适合加工直径大、高度相对较小的盘类、环类、法兰类零件。

VTC125的最大加工直径能到1250毫米，最大加工高度一般在800到1000毫米之间，完全能满足

大多数盘类零件的加工需求。

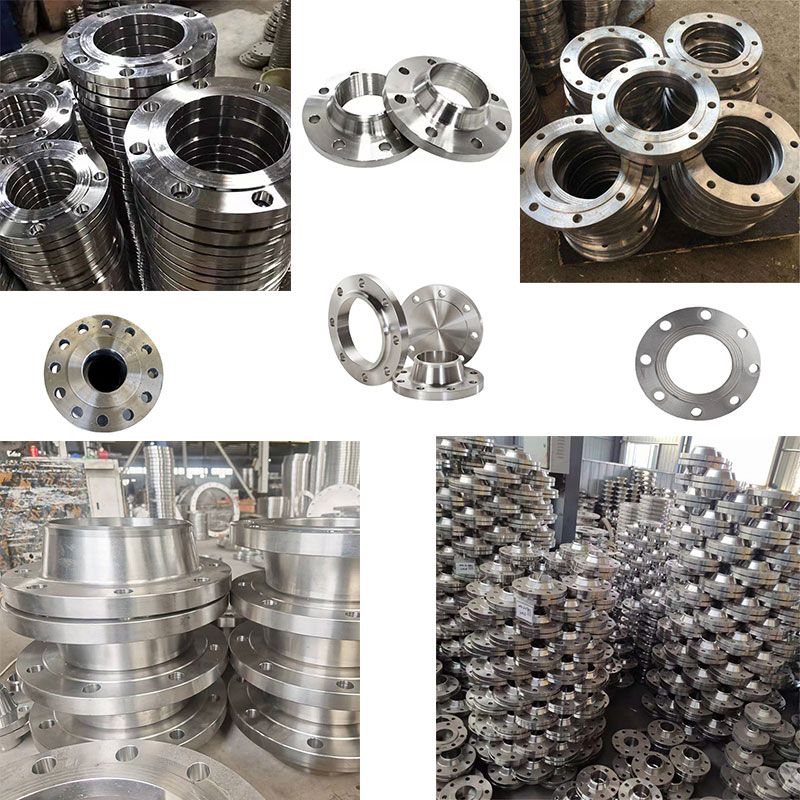

法兰盘加工：这是VTC125最典型的应用。风电法兰、管道法兰、压力容器法兰等都是直径大、

厚度相对小的盘类零件，用立车加工是最合适的。VTC125可以车法兰的外圆、内孔、端面、

密封槽、螺栓孔等所有表面，一次装夹全部完成。

齿轮毛坯加工：大模数齿轮的毛坯一般是锻造的圆盘，需要车削外圆、端面、内孔等基准面，

为后续的滚齿或插齿做准备。VTC125加工齿轮毛坯效率很高，而且精度能满足滚齿的装夹要求。

轴承座加工：大型轴承座一般是环形或者半环形的，用立车加工非常方便。可以车削轴承座的

外圆、内孔、端面、止口等所有表面。

轮毂加工：汽车轮毂、工程机械轮毂等都是盘类零件，需要车削安装面、定位面、螺栓孔等。

VTC125可以高效地完成这些加工。

电机端盖加工：大型电机的端盖一般是铸件，需要车削内孔、外圆、端面、止口等。

VTC125加工电机端盖速度快、精度好。

阀门零件加工：大型阀门的阀体、阀盖等零件，需要车削密封面、法兰面、内孔等。

立车加工阀门零件是行业标准做法。

Технические параметры

加工 范围	最大回转直径	Maximm tuning diaretr	Мм	500	650	750	900	1000	1250	1400	1600
	最大车削直径	Mxirum tuning diaretr	Мм	450	600	700	800	850	1000	1200	1400
卡盘	三爪液压卡盘直径	Three jiaw hydraulic chuck diamena	M	12	21	24	24	24	32	手动四爪卡1250	手动四爪卡盘1400
刀塔	刀塔形式	Turet frm		卧式8工位	卧式8工位/立式4工位/立式6工位（选配）	卧式8工位/立式4工位/立式6工位（选配）	卧式8工位/立式4工位/立式6工位（选配）	卧式8工位/立式4工位/立式6工位（选配）	卧式8工位/立式4工位/立式6工位（选配）	卧式8工位/立式4工位/立式6工位（选配）	卧式8工位/立式4工位/立式6工位（选配）
Маршрут	X轴行程	Tool towe X axis travel	Мм	400	430	720	700	700	-50-650	-50-750	-50-850
	Z轴行程	Tunet Z-axs ravel	Мм	500	550	750	700	700	800	800	800
	刀塔下端面距卡盘上端面距离	Distence between owe eng face of turet andLpo cnd face duck		170-560	0-550	850	0-800	0-800	150-950	150-950	150-950
线规 丝杠	X/Z线规	x/Z wre gauge		45滚柱	45/55滚柱	45/55滚柱	45/55滚柱	45/55滚柱	55/55滚柱	55/65滚柱	65滚柱
	X/Z丝杠直径	X/Z srew daneta	Мм	φ40	φ40/φ50	φ40	φ40/φ50	φ40/φ50	φ50/φ50	φ50	①63
外形 尺寸	长×宽×高	Lergh ×wich ×heif	m	2.3×2.2×3.2	2.35*2.26*3.2	2.7×2.1×3.4	2.5×2.25×3.15	2.6×2.35×3.15	2.7×2.85×3.25	2.8×2.95×3.25	3.0×3.0×3.25
