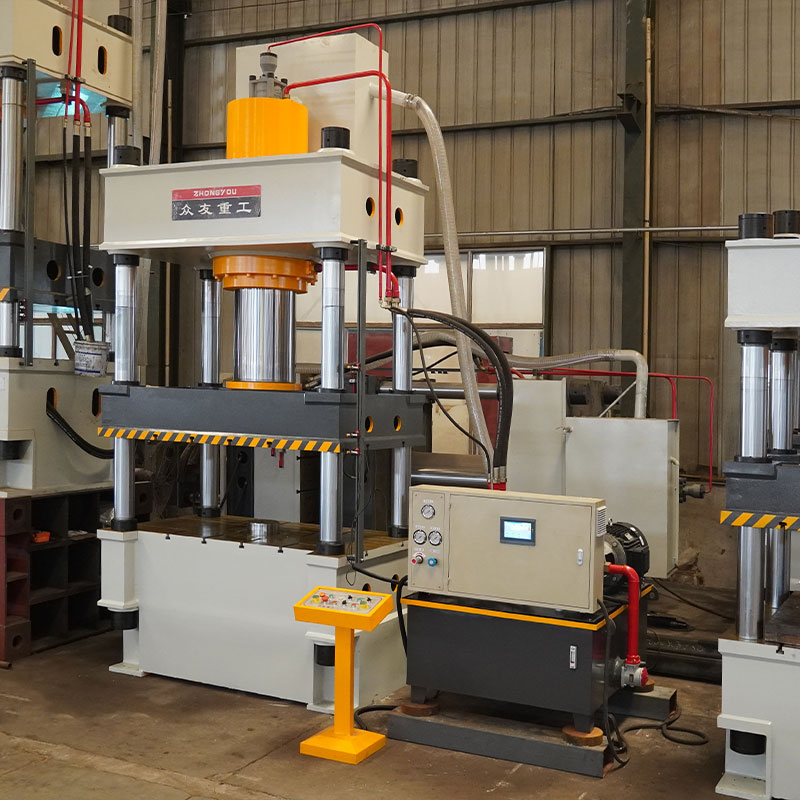

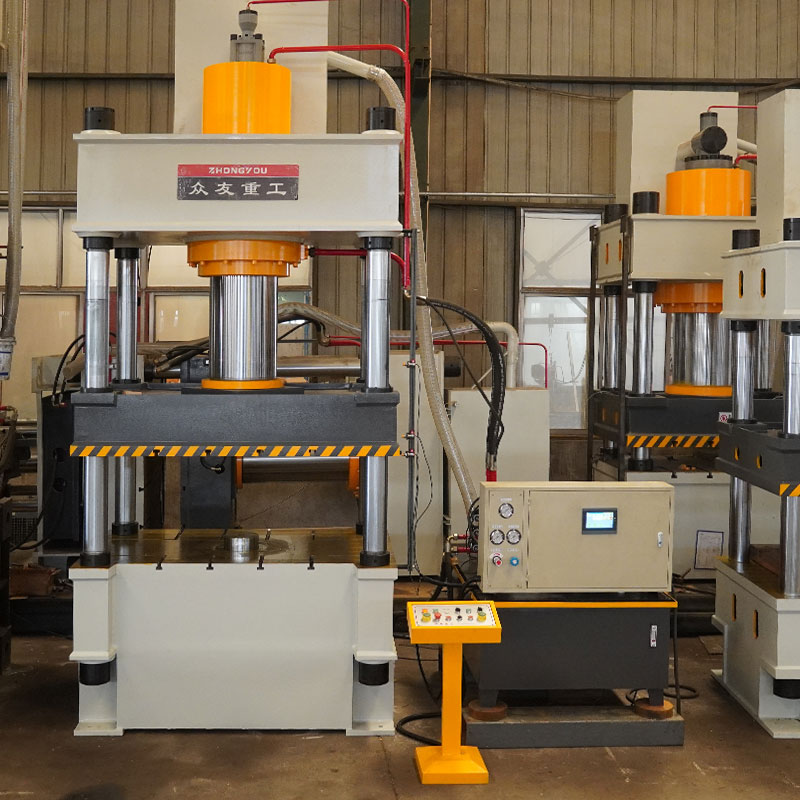

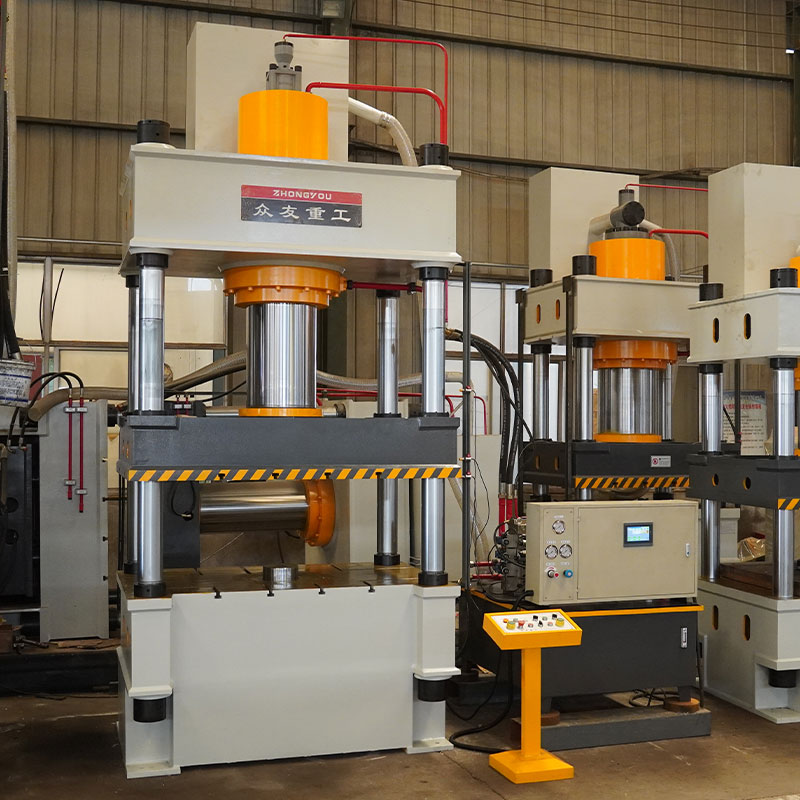

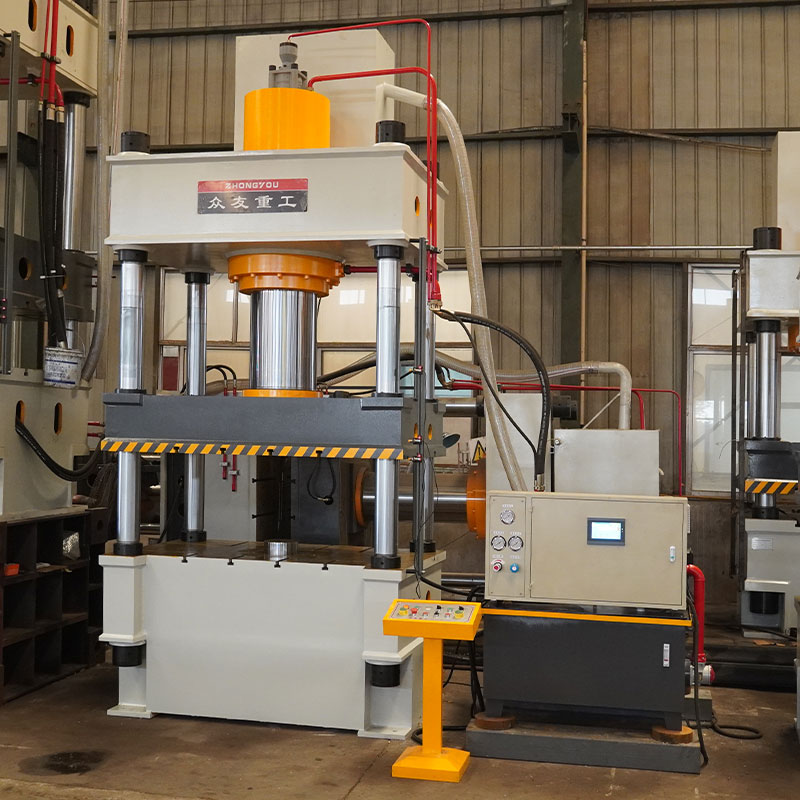

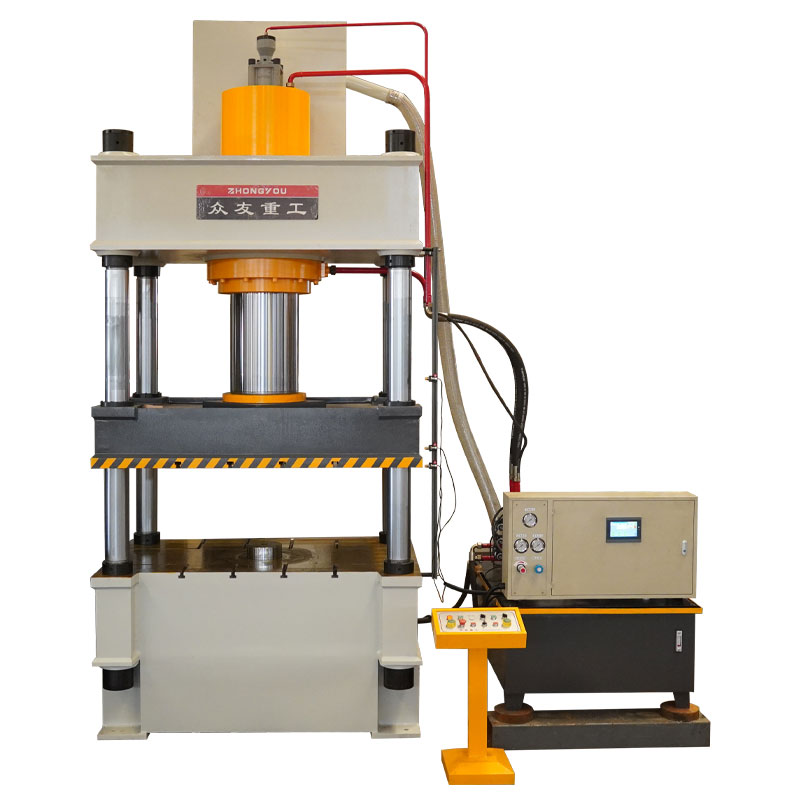

400 тонн трехбалочной четырехколонной гидравлической машины для штамповки металла
Это 400 тонн металлический штампованный гидравлический пресс, оборудование для производства резервуаров для воды из нержавеющей стали
Смахать код плюс WeChat
+86 13562463338
+86 13562463338
Видео-показ
Гидравлические прессы Введение
Это 400-тонная металлическая штамповка гидравлического пресса, оборудование для производства баков из нержавеющей стали.
Металлическая штамповка 400 тонн-это промышленное оборудование, которое обрабатывает металлические листы, трубы или профили до определенной формы с помощью гидравлической или механической трансмиссии под давлением 400 тонн.
Его основными принципами являются:
Гидравлический привод: масло высокого давления генерируется гидравлическим насосом, и поршень толкает ползунки вниз для достижения плавного и высокоточного штампованного действия.
Механическая трансмиссия: для передачи мощности используются механические конструкции, такие как маховик и сцепление, которые подходят для высокоскоростной штамповки, но точность немного ниже, чем у гидравлических моделей.
Тип конструкции: включает в себя четырехколонный, рамочный, C - образный и т. Д., Из которых четырехколонный тип из - за высокой жесткости, сильной стабильности, стал основным выбором для штамповки металла.
Применение сцены производства автомобилей:
Высокопрочные стальные детали, такие как штамповка дверей, капотов и шасси, требуют, чтобы оборудование имело высокую жесткость (жесткость фюзеляжа составляет 1/6000) и устойчивость к усталости для выдержки длительного воздействия высокого давления.
Производство бытовой техники:
Обработка тонких пластин, таких как корпуса стиральной машины и боковые панели холодильника, требует высокой скорости (количество поездок до 40 раз в минуту) и низкого уровня шума (<75 дБ).
Прецизионное оборудование:
Производство небольших металлических деталей, таких как замки и лампы, зависит от функции тонкой настройки оборудования (регулировка высоты формы до 150 мм) и точности повторного позиционирования (± 0,1 мм).
Технические параметры
| Серия YD27 с тремя балками и четырьмя колонками гидравлический пресс | |||||||
| Проекты | 100T | 200 Т | 315 Т | 400 Т | 500T | 630 Т | 800T |
| Давление жидкости Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Ползунок эффективный ход mm | 500 | 700 | 800 | 900 | 1200 | 1200 | 1200 |
| Высота отверстия мм | 800 | 1100 | 1250 | 1500 | 1800 | 1800 | 1000 |
| Эффективная площадь рабочего стола | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
| Скорость падения на пустом пути mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
| Скорость прессования mm/s | 5-10 | 5-15 | 5-10 | 5-10 | 5-10 | 8-15 | 8-15 |
| Обратная скорость mm/s | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Мощность двигателя KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
| Верхний выход t | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
| Вытяните ход мм | 200 | 300 | 200 | 220 | 220 | 300 | 300 |
| Серия YD27 с тремя балками и четырьмя колонками гидравлический пресс | |||||||
| Проекты | 1000Т | 1250 Т | 1600 т | 2000 т | 2500T | 3000 т | 4000 т |
| Давление жидкости Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Ползунок эффективный ход mm | 1200 | 1400 | 1400 | 1400 | 1400 | 1600 | 1600 |
| Максимальная высота отверстия мм | 1800 | 2000 | 2000 | 2000 | 2000 | 2200 | 2200 |
| Эффективная площадь рабочего стола | 1260*1160 | 1600*1000 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 | 1800*1800 |
| Скорость падения на пустом пути mm/s | 120 | 150 | 150 | 160 | 160 | 160 | 180 |
| Скорость прессования mm/s | 5-12 | 5-12 | 5-12 | 5-12 | 10 | 6-10 | 6-10 |
| Обратная скорость mm/s | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Мощность двигателя KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
| Верхний выход t | 100 | 100 | 100 | 125 | 125 | 200 | 200 |
| Вытяните ход мм | 350 | 350 | 350 | 350 | 350 | 450 | 450 |
Процесс прессования

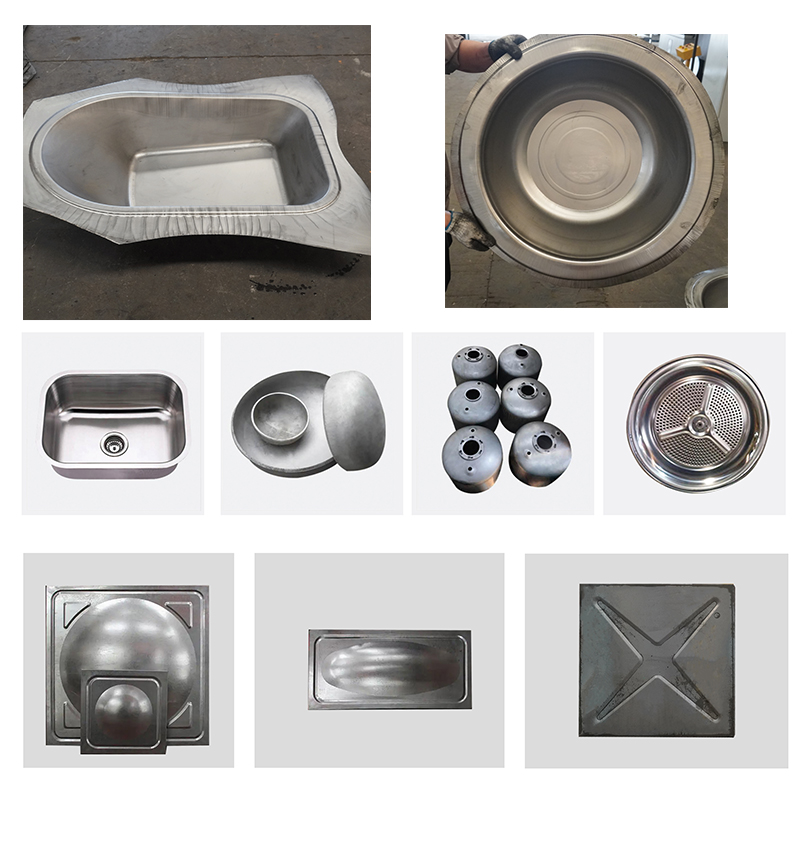

Дело о репрессиях
