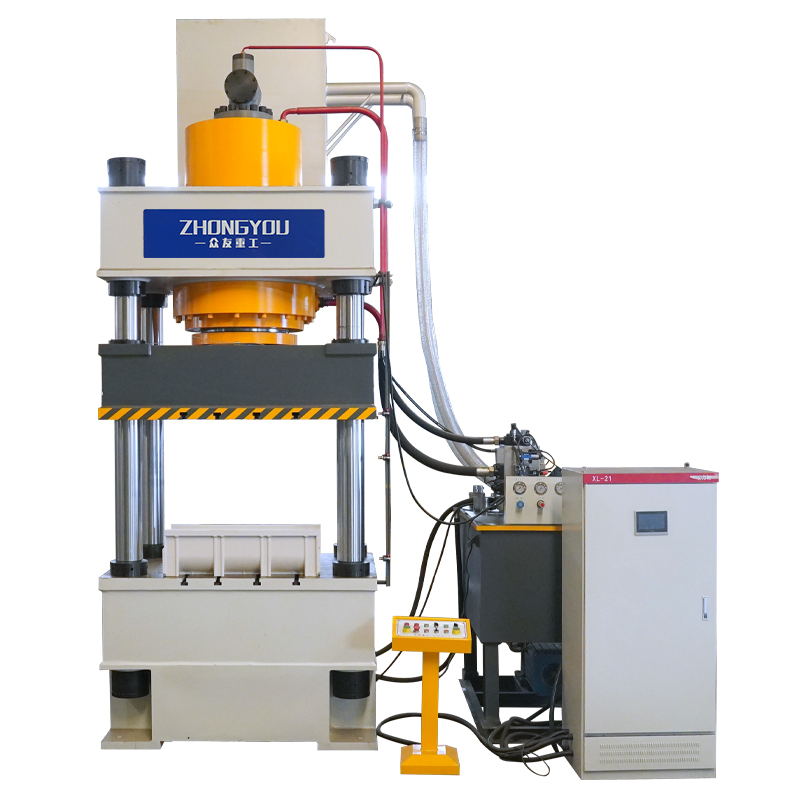

U-образный дренажный желоб гидравлический пресс композитный материал горячего прессования
Компания Shandong Zhongyou Heavy Industry, изготовленная на заказ U-образной дренажной канавы для российских клиентов, использует технологию гидравлической трансмиссии для приведения в действие масляного цилиндра с помощью масляного насоса высокого давления, чтобы оказывать давление на композитные материалы (такие как FRP, смола, SMC и т. Д.). Специальное оборудование для однократного горячего формования дренажной канавы. Из подкормки-прессовки-разборки мы можем изготовить целую линию.
Смахать код плюс WeChat
+86 13562463338
+86 13562463338
Видео-показ
Гидравлические прессы Введение
U-образный дренажный желоб гидравлическая машина использует технологию гидравлической трансмиссии для привода цилиндра через масляный насос высокого давления для приложения давления на композитные материалы (такие как FRP, смола, SMC и т. Д.) И для достижения U-образного дренажного желоба один раз в сочетании с пользовательской пресс-формой.
Специальное оборудование для горячего формования. Его основной принцип основан на законе Паскаля. Жидкость передает давление, так что материалы в форме отверждаются и формируются при высокой температуре и давлении, образуя дренажную канаву со стабильной структурой и точными размерами.
Основные технические характеристики
1. Гидравлическая система
Интегрированная система двухходового клапанного монтажного клапана используется для уменьшения точки утечки, небольшого гидравлического удара и длительного срока службы.
Пропорциональная система сервоуправления (модель высокого класса), точность контроля давления ± 1%, время отклика ≤ 0,1 секунды.
Диапазон контроля температуры масла 35-55 ℃, оборудованный устройством с воздушным/водяным охлаждением для обеспечения стабильности системы.
2. Электрический контроль
ПЛК программируемый контроллер, поддерживает ручной, полуавтоматический, полностью автоматический режим.
Интерфейс человек-машина (HMI) отображает давление, смещение, температуру и другие параметры в режиме реального времени, поддерживает хранение и вызов кривой процесса.
Устройство блокировки безопасности: защита от избыточного давления, сигнализация уровня масла, кнопка аварийной остановки и т. Д., В соответствии со стандартами безопасности CE.
3. плесень и процесс
Материал пресс-формы: сталь пресс-формы P20, поверхность покрыта твердым хромом, HRC52-55 твердость.
Метод нагрева: электрическая нагревательная трубка или термомашина, однородность температуры ± 3 ℃.
Процесс: Материал → Зажим форму → Давление → Охлаждение → Открытие формы → Выход готовой продукции.
Области применения и преимущества
Типичный сценарий применения
Муниципальные работы: дренажные канавы для городских дорог, дренажные канавы для подземных трубопроводов.
Сельскохозяйственное орошение: каналы охраны водных ресурсов сельскохозяйственных угодий, дренажные канавы для садов.
Транспортные средства: дренажная канава центральной зоны изоляции скоростной автомагистрали, дренажная канава взлетно-посадочной полосы аэропорта.
Проекты по охране окружающей среды: дренажные каналы очистных сооружений, канавки для сбора фильтрата на свалках.
Преимущества оборудования
Эффективное производство: цикл формования одного куска в течение 3-8 минут, ежедневный выход может достигать 500-1000 метров.
Стабильное качество: плотность формованных изделий однородна, а ударная прочность более чем на 30% выше, чем у ручной работы.
Технические параметры
| Серия YQ32 с тремя балками и четырьмя колонками гидравлический пресс | |||||||
| Проекты | 100Т-А | 100Т-Б | 160 Т | 200T-A | 200Т-Б | 315Т-А | 315Т-Б |
| Давление жидкости Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Ползунок эффективный ход mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
| Высота отверстия мм | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
| Эффективная площадь рабочего стола | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
| Скорость падения на пустом пути mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
| Скорость прессования mm/s | 7-15 | 7-15 | 7-15 | 7-18 | 7-18 | 7-12 | 7-12 |
| Обратная скорость mm/s | 90 | 90 | 90 | 90 | 90 | 100 | 90 |
| Мощность двигателя KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
| Верхняя мощность KN | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
| Вытяните ход мм | 200 | 200 | 200 | 200 | 200 | 300 | 300 |
| Серия YQ32 с тремя балками и четырьмя колонками гидравлический пресс | |||||||
| Проекты | 400 Т | 500T | 630 т | 800T | 1000Т | 1250 т | 1600 т |
| Давление жидкости Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Ползунок эффективный ход mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
| Максимальная высота отверстия мм | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
| Эффективная площадь рабочего стола | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
| Скорость падения на пустом пути mm/s | 100 | 150 | 150 | 180 | 180 | 160 | 180 |
| Скорость прессования mm/s | 5-11 | 10-18 | 9-18 | 9-18 | 10-18 | 10-18 | 6-14 |
| Обратная скорость mm/s | 100 | 120 | 150 | 180 | 220 | 200 | 220 |
| Мощность двигателя KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
| Верхняя мощность KN | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
| Вытяните ход мм | 300 | 300 | 300 | 300 | 300 | 300 | 350 |

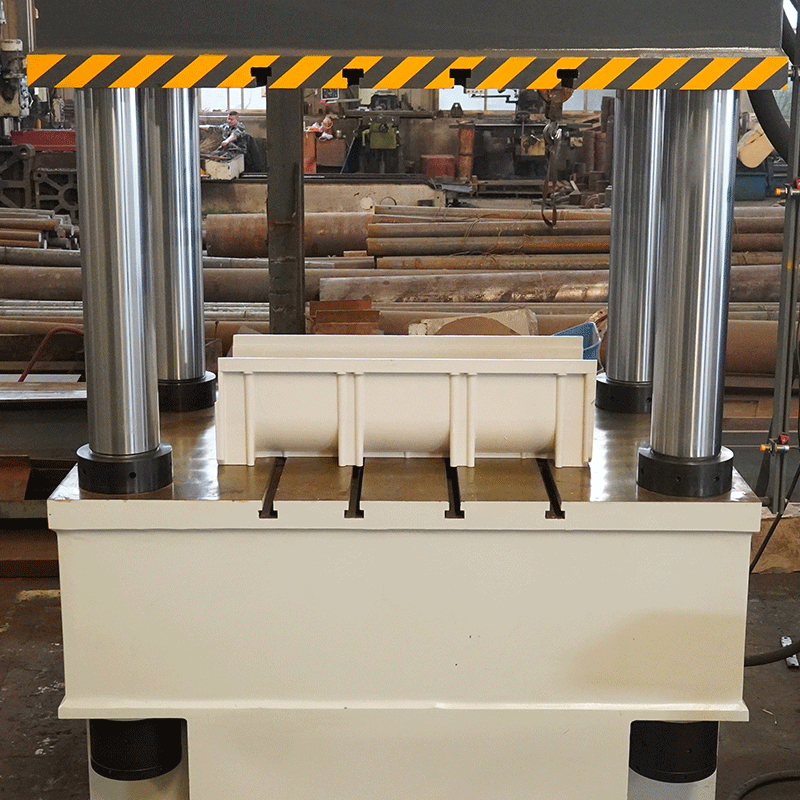

Процесс прессования

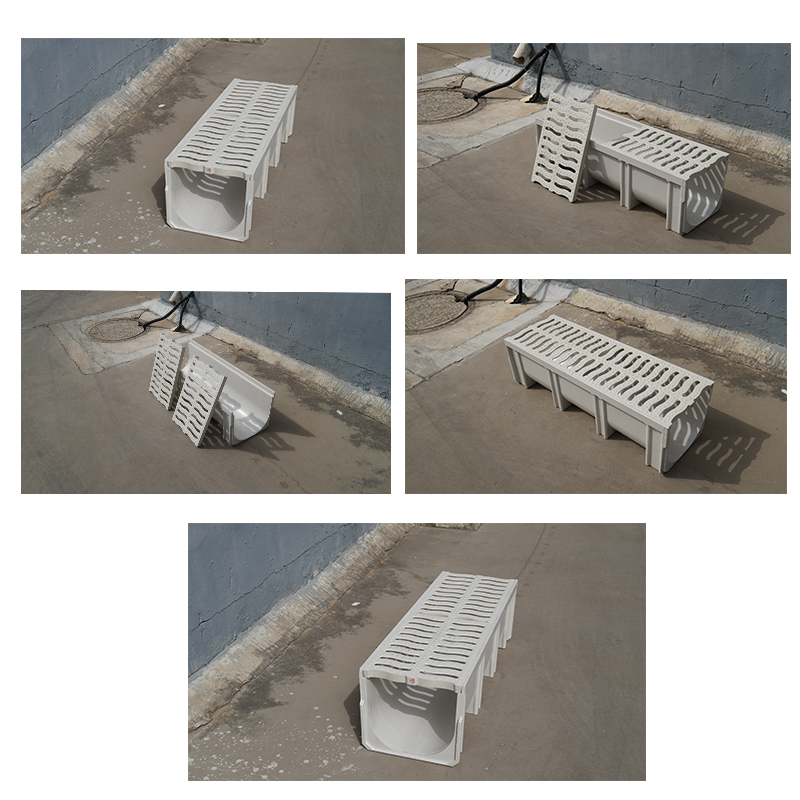

Дело о репрессиях
