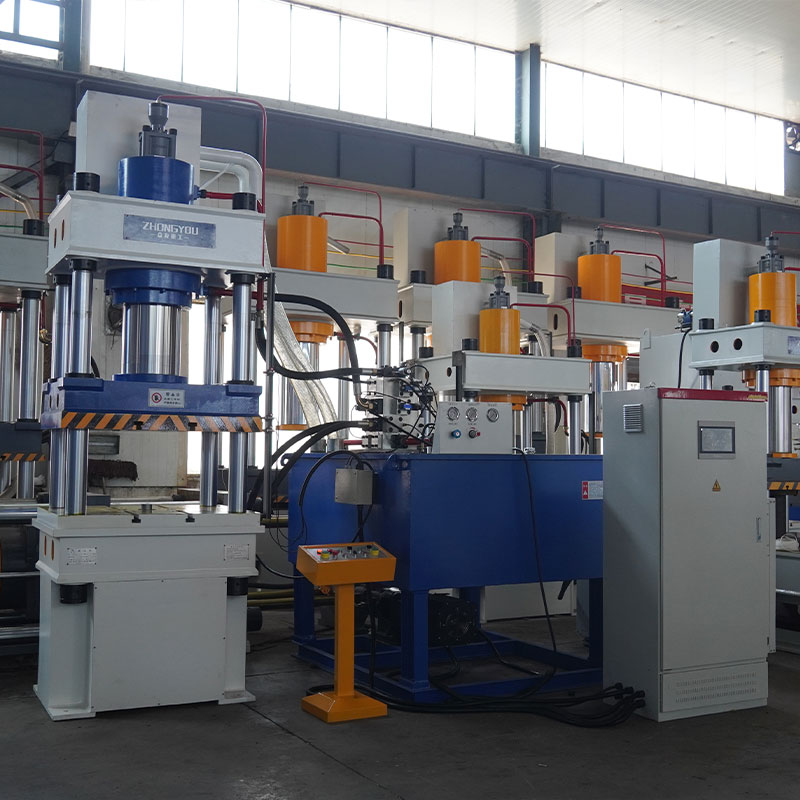

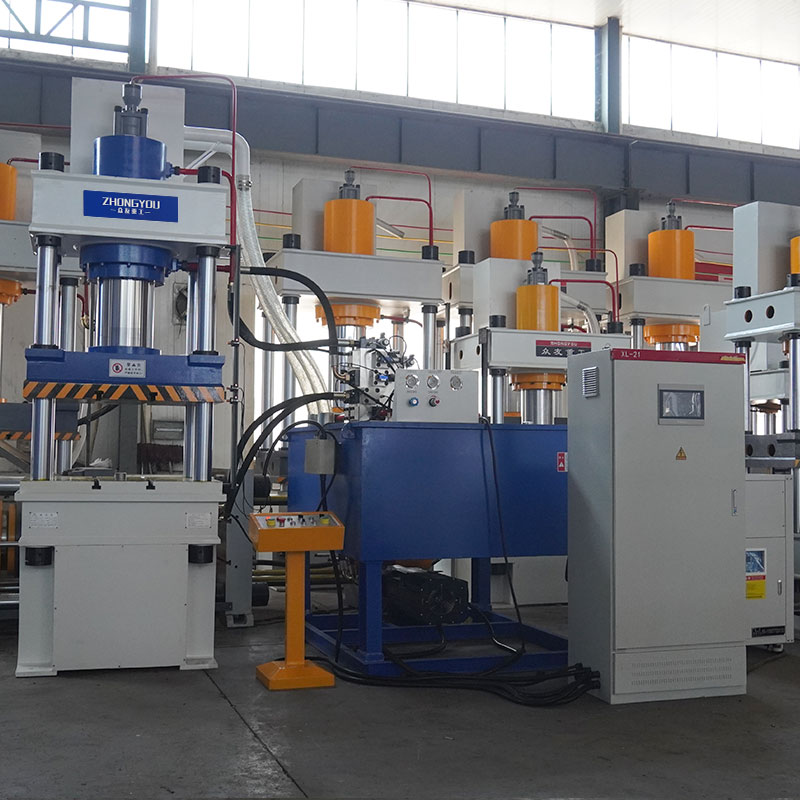

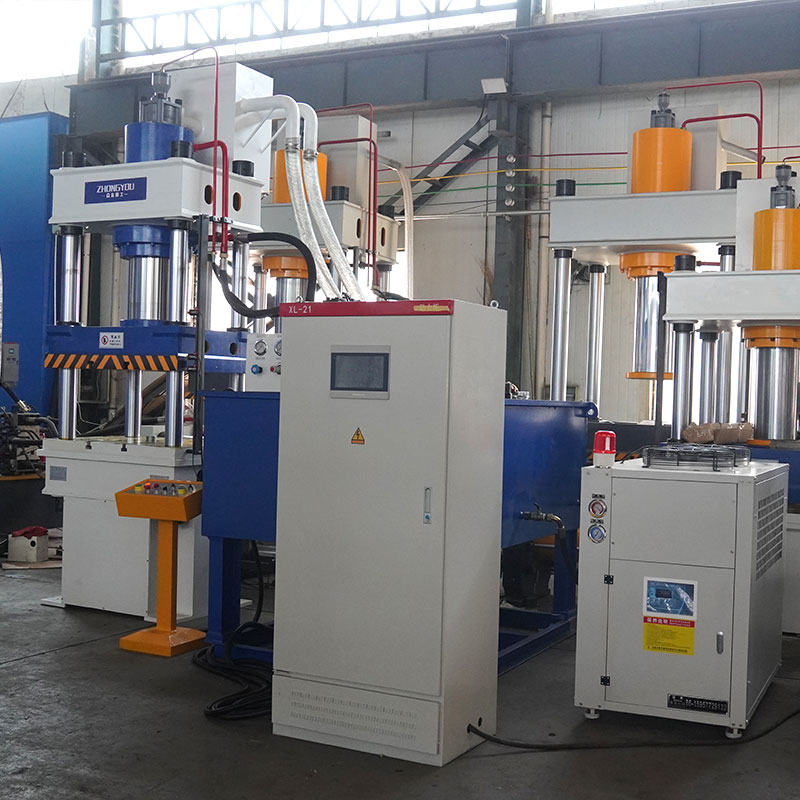

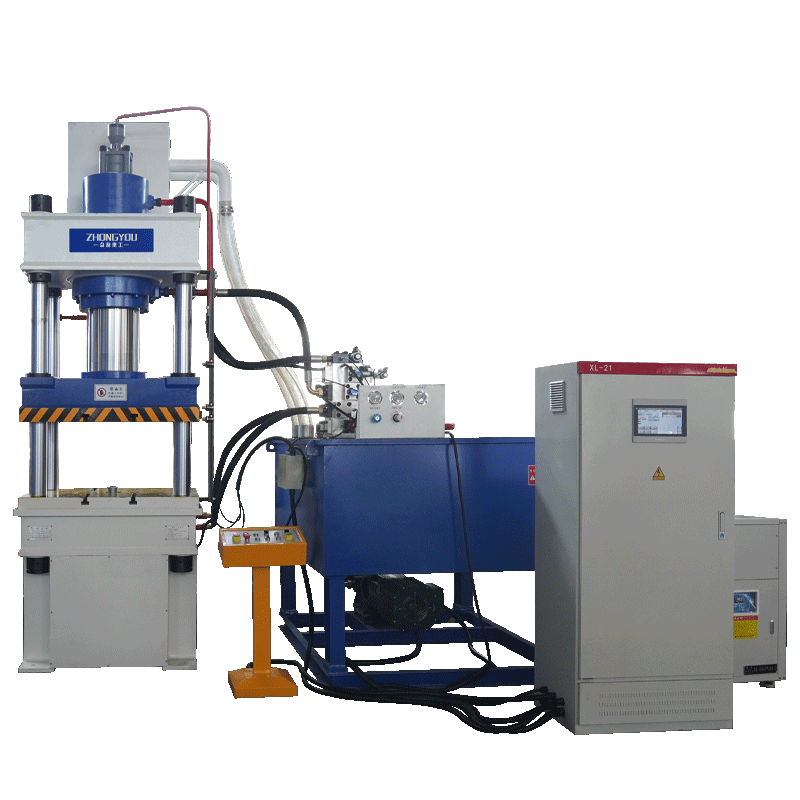

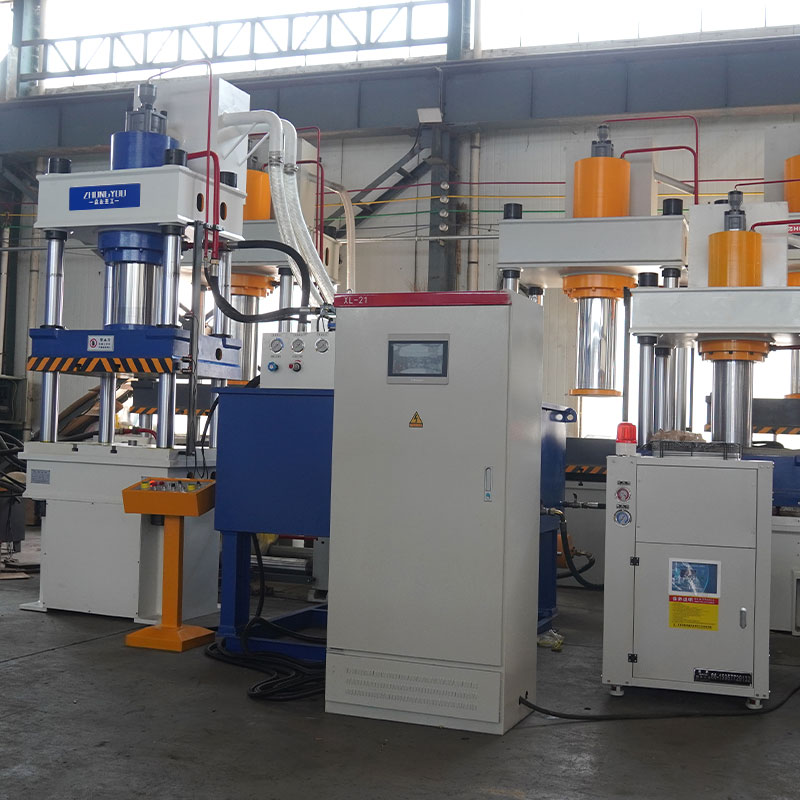

250 тонн трехбалочной четырехколонной гидравлический пресс сервосистемы гидравлический пресс
«250-тонный быстрый сервогидравлический пресс»-это высокоточное и высокоэффективное формовочное оборудование, сочетающее в себе технологию сервоуправления и гидравлическую трансмиссию. Его основными характеристиками являются «быстрое реагирование, точное управление, высокая эффективность и экономия энергии». Он подходит для сценариев с высокими требованиями к точности, скорости и стабильности обработки (например, прецизионная штамповка, растяжение металла, точное литье и т. Д.)
Смахать код плюс WeChat
+86 13562463338
+86 13562463338
Видео-показ
Гидравлические прессы Введение
«250 тонн» относится к известному давлению гидравлического пресса, а «быстрый сервопривод» подчеркивает, что в нем используется технология электрогидравлического сервоуправления с приводом от серводвигателя, которая отличается от «гидравлических систем с управлением клапаном» или «гидравлических систем с управлением насосом» традиционных гидравлических машин. Его основная цель состоит в том, чтобы реализовать управление давлением, скоростью и положением с обратной связью посредством точного управления серводвигателем, одновременно увеличивая частоту действия (скорость) и использование энергии.
Автомобильная промышленность
Давление компонентов двигателя: точное прессование крышки цилиндра, гильзы цилиндра, сальника и других компонентов, точность управления давлением ±1%, чтобы избежать проблемы утечки нефти, вызванной повреждением уплотнения.
Сборка системы трансмиссии: уплотнение узла коробки передач и узла приводного вала, гибкое управление скоростью прессования с помощью серводвигателя и адаптация к различным характеристикам деформации материала.
Формирование корпуса мобильного телефона: в сочетании с системой нагрева пресс-формы (точность контроля температуры ± 2 ℃) для достижения горячего прессования пластикового корпуса PC/ABS, отделка поверхности продукта составляет Ra0,8.
Давление компонентов линейных плат: контроль кривой силы - смещения обеспечивает стабилизацию давления плагинов в диапазоне 50 - 200 Н, избегая ложной сварки или повреждения элементов.
Новое энергетическое поле
Электрическое сжатие литиевой батареи: используется многосегментный контроль давления (предварительное давление, основное давление, сохранение давления), однородность давления составляет ± 2%, чтобы обеспечить стабильную внутреннюю структуру электрического реактора и продлить срок службы.
Формирование биполярной пластины водородного топливного элемента: благодаря низкой скорости и высокому крутящему моменту серводвигателя достигается прецизионная штамповка биполярной пластины из титанового сплава с допуском толщины ± 0,02 мм.
Технические параметры
| Серия YQ32 с тремя балками и четырьмя колонками гидравлический пресс | |||||||
| Проекты | 100Т-А | 100Т-Б | 160 Т | 200T-A | 200Т-Б | 315Т-А | 315Т-Б |
| Давление жидкости Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Ползунок эффективный ход mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
| Высота отверстия мм | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
| Эффективная площадь рабочего стола | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
| Скорость падения на пустом пути mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
| Скорость прессования mm/s | 7-15 | 7-15 | 7-15 | 7-18 | 7-18 | 7-12 | 7-12 |
| Обратная скорость mm/s | 90 | 90 | 90 | 90 | 90 | 100 | 90 |
| Мощность двигателя KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
| Верхняя мощность KN | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
| Вытяните ход мм | 200 | 200 | 200 | 200 | 200 | 300 | 300 |
| Серия YQ32 с тремя балками и четырьмя колонками гидравлический пресс | |||||||
| Проекты | 400 Т | 500T | 630 т | 800T | 1000Т | 1250 т | 1600 т |
| Давление жидкости Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Ползунок эффективный ход mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
| Максимальная высота отверстия мм | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
| Эффективная площадь рабочего стола | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
| Скорость падения на пустом пути mm/s | 100 | 150 | 150 | 180 | 180 | 160 | 180 |
| Скорость прессования mm/s | 5-11 | 10-18 | 9-18 | 9-18 | 10-18 | 10-18 | 6-14 |
| Обратная скорость mm/s | 100 | 120 | 150 | 180 | 220 | 200 | 220 |
| Мощность двигателя KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
| Верхняя мощность KN | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
| Вытяните ход мм | 300 | 300 | 300 | 300 | 300 | 300 | 350 |
Процесс прессования:

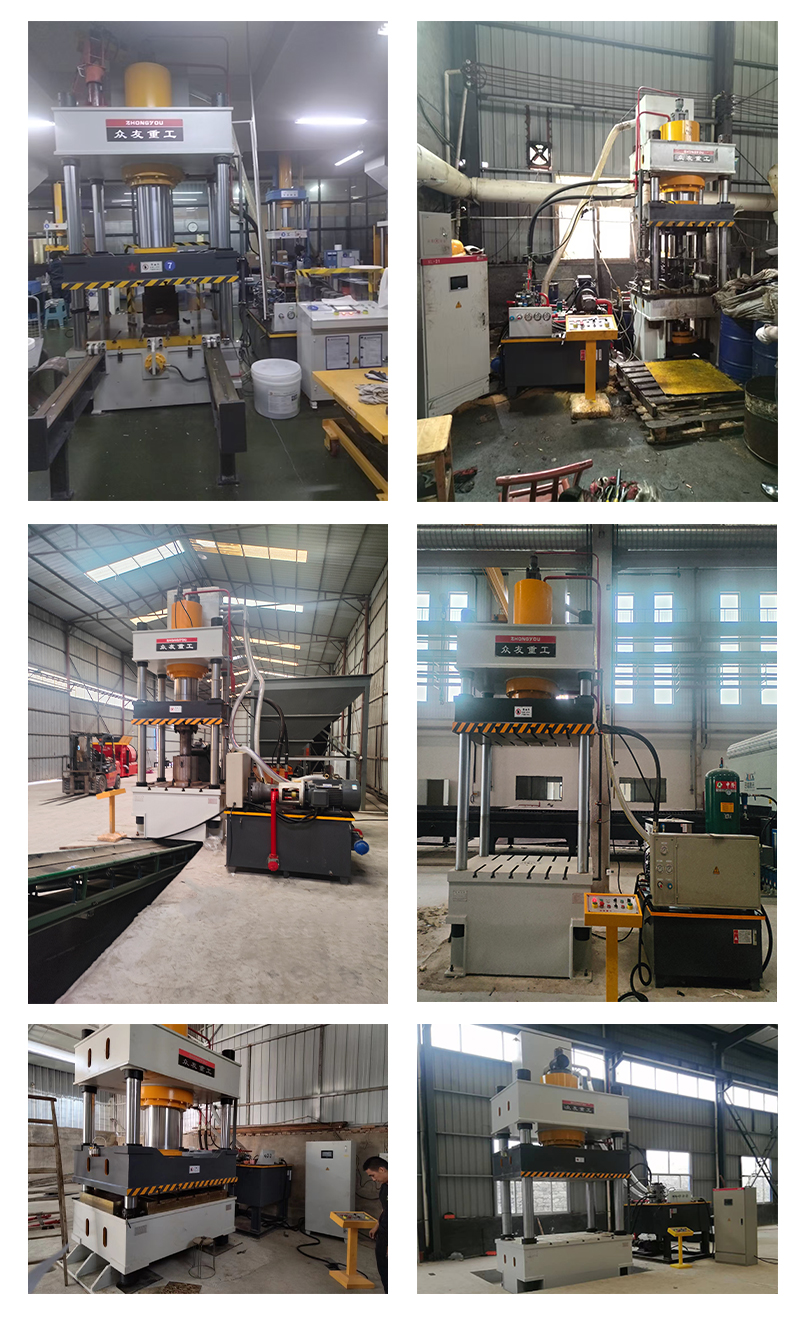

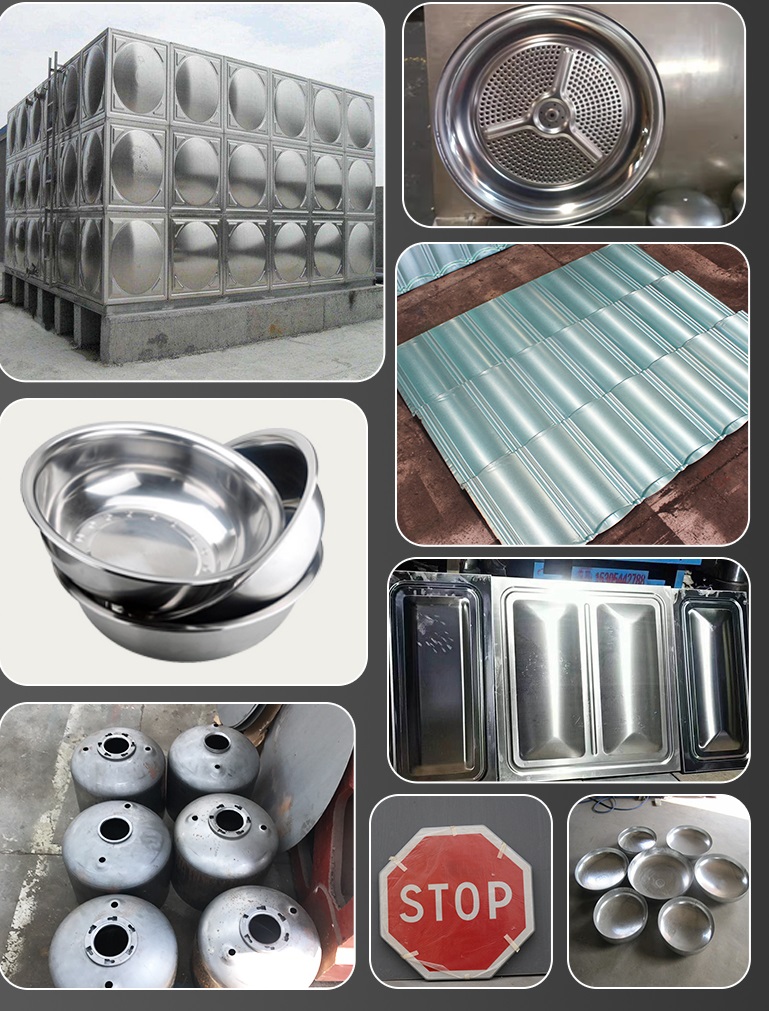

Случаи репрессий:
Технические параметры
| Серия YQ32 с тремя балками и четырьмя колонками гидравлический пресс | |||||||
| Проекты | 100Т-А | 100Т-Б | 160 Т | 200T-A | 200Т-Б | 315Т-А | 315Т-Б |
| Давление жидкости Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Ползунок эффективный ход mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
| Высота отверстия мм | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
| Эффективная площадь рабочего стола | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
| Скорость падения на пустом пути mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
| Скорость прессования mm/s | 7-15 | 7-15 | 7-15 | 7-18 | 7-18 | 7-12 | 7-12 |
| Обратная скорость mm/s | 90 | 90 | 90 | 90 | 90 | 100 | 90 |
| Мощность двигателя KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
| Верхняя мощность KN | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
| Вытяните ход мм | 200 | 200 | 200 | 200 | 200 | 300 | 300 |
| Серия YQ32 с тремя балками и четырьмя колонками гидравлический пресс | |||||||
| Проекты | 400 Т | 500T | 630 т | 800T | 1000Т | 1250 т | 1600 т |
| Давление жидкости Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Ползунок эффективный ход mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
| Максимальная высота отверстия мм | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
| Эффективная площадь рабочего стола | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
| Скорость падения на пустом пути mm/s | 100 | 150 | 150 | 180 | 180 | 160 | 180 |
| Скорость прессования mm/s | 5-11 | 10-18 | 9-18 | 9-18 | 10-18 | 10-18 | 6-14 |
| Обратная скорость mm/s | 100 | 120 | 150 | 180 | 220 | 200 | 220 |
| Мощность двигателя KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
| Верхняя мощность KN | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
| Вытяните ход мм | 300 | 300 | 300 | 300 | 300 | 300 | 350 |
Процесс прессования:
Случаи репрессий:
